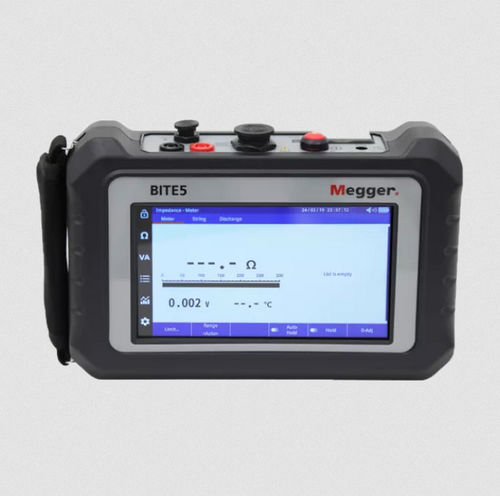

インピーダンス試験機 BITE5

電圧抵抗性温度

概要
BITE5およびBITE5 Advancedは、鉛蓄電池（VLAおよびVRLA）、NiCd、リチウムイオン電池の現地評価を目的としたインピーダンス（オーム）バッテリーテスターです。タッチスクリーンによるセル単位およびストリング単位の測定が可能で、Torkelの放電試験装置と併用することで放電中の連続モニタリングに対応します。

主な機能

• セル毎のインピーダンス（オーム）、セル電圧、セル温度の測定。BITE5 Advancedはセル間（ストラップ）抵抗の測定も可能。
• 放電試験サポート：Torkel装置使用時に放電／再充電サイクル中の電圧、インピーダンス、温度を記録。
• 現地での意思決定を可能にする機器上でのトレンド表示とタッチスクリーン設定。
• モジュール監視範囲：BITE5は最大200 V DC、BITE5 Advancedは最大500 V DC；電圧測定は最大1000 V DCおよび600 V AC。
• BITE5 Advanced：高い試験電流によりストラップ抵抗を正確に測定可能で、並列ストリングの分割なし測定に対応；RFIDタグリーダーを搭載。
• 安全キャップやラグを通してアクセスできる同心二重プローブ先端。

測定項目

• セルインピーダンス（オーム）
• セル電圧
• リップル電圧
• ACリップル電流
• DCフロート電流
• セル間（ストラップ）抵抗（BITE5 Advanced）

データ管理と通信
結果とトレンドは機器上で表示され、SDカードまたはUSBでエクスポート可能です。PowerDBソフトウェアへの無線転送に対応し、履歴解析やベースライン構築、アラーム基準の設定に利用できます。

使用例
変電所、通信、UPS、データセンター、太陽光・風力設備など、迅速なオンライン評価やセル単位のトレンド確認が必要な定置型バッテリー用途に適します。

試験結果の解釈（参考表）
見出し："| 試験ケース | 警告 (%) | アラーム (%) | 警告 (% ベースライン比) | アラーム (% ベースライン比)"
鉛蓄電池（Flooded） | 15 | 30 | 30 | 50
鉛蓄電池（VRLA AGM） | 10 | 30 | 20 | 50
鉛蓄電池（VRLA Gel） | 20 | 30 | 30 | 50
NiCd（Flooded） | 10 | 20 | 15 | 30
NiCd（Sealed） | 10 | 20 | 15 | 30
セル間接続（ストラップ） | 15 | 20 | - | -

ドキュメントとソフトウェア
製品資料：データシート、ユーザーガイド、アプリケーションノート、導入事例、ファームウェアおよびソフトウェア（PowerDB / Torkel Viewer）。両モデル向けのファームウェアと更新手順が公開されており、エクスポート結果はPowerDBでの履歴解析に使用できます。

追加の注意点
BITE5シリーズは、放電試験中に使用できる特別なインピーダンス測定モードを備え、放電を通じたインピーダンスのトレンド化とストリングの基準値作成を可能にします。

技術仕様

• 対応バッテリ種別：鉛蓄電池（VLA & VRLA）、NiCd、リチウムイオン。
• 測定項目：セルインピーダンス、セル電圧、セル温度、リップル電圧、ACリップル電流、DCフロート電流、セル間抵抗（Advanced）。
• 放電試験サポート：Torkel放電セットと連携可能（BITE5 Advancedは再充電時の監視もサポート）。
• モジュール電圧範囲：BITE5は最大200 V DC、BITE5 Advancedは最大500 V DC。
• 電圧測定範囲：最大1000 V DC、600 V AC。
• セル間抵抗：BITE5 Advancedで高い試験電流により測定可能。
• ユーザーインターフェース：トレンド表示対応のカラ―タッチスクリーン。
• データ保存と通信：SDカード、USB、PowerDBへの無線転送をサポート。
• 電源：内蔵バッテリー。
• 付加機能：BITE5 AdvancedのRFIDリーダー、セーフティキャップ用同心プローブ先端など。
