バッテリー用孤立デフェクト位置特定機 MGFL100

概要

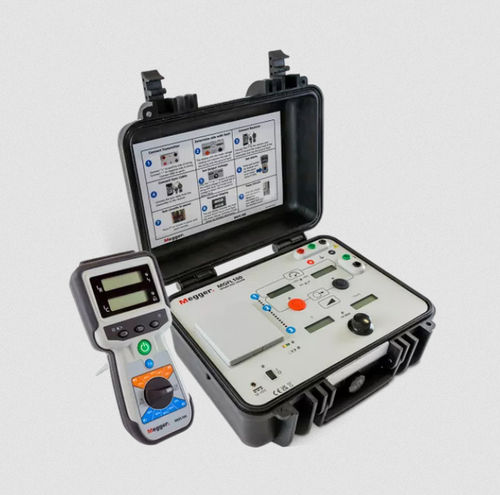

Megger MGFL100は、システムを停止せずにバッテリーおよび絶縁されたAC/DCネットワークの接地故障を特定するためのポータブル機器です。軽量の送信機と受信機および電流クランプを用い、実際の故障回路を特定すると同時に寄生容量に起因するリアクティブな漏れ電流を識別します。

主な機能

• システムを停止せずにバッテリーの接地故障を特定
• 実故障回路の特定時に可聴/表示アラームを出力
• 故障抵抗およびシステム寄生容量の直接測定
• 実故障電流および漏れ（リアクティブ）電流の直接測定
• パスワード保護された電流・電圧制限の設定
• 外部ACまたは内蔵バッテリで駆動
• 最大400 kΩまでの故障位置特定
• DCバッテリシステムや保護されたITネットワークを含むAC/DCシステムに対応
• 最大600 V（ITシステムではオプションのITフィルタ使用時に600 Vac対応）
• 現場での追跡に適した軽量の送受信機

動作詳細
MGFL100は寄生容量に起因するリアクティブ電流と実際の故障電流を自動で区別するため、複雑な調整は不要です。軽量の送受信機で故障をトレースし、同期ケーブル（sync cable）を使用して実故障電流と回路の漏れ電流を分離します。ITネットワークではオプションの結合用ITフィルタを使用して回線に直接結合し、オンライン／オフラインでの追跡が可能です。

オプションアクセサリ
オプションのITフィルタにより、絶縁IT交流システムで最大600 Vacまでの接地故障の特定が可能になります。その他アクセサリには同期ケーブル、電流クランプ、予備バッテリなどがあります。

製品ドキュメント（タイトル）

• MGFL100_ds_en.pdf（データシート）
• MGFL100_UG_en.pdf（ユーザーガイド）
• IT-Filter_DS_EN.pdf（ITフィルタ データシート）
• AC Tracing vs Pulse Application Note_v2A.pdf（アプリケーションノート）
• Circuit Characterisation Application Note_v1.pdf（アプリケーションノート）
• CT Magnetization_Application Note_v1.pdf（アプリケーションノート）
• Stray Capacitance Applicatoin Note_v1.pdf（アプリケーションノート）
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf（ケーススタディ）

追加情報
受信機は2つの表示を持ち、同期ケーブル接続時に上部表示が実故障へ流れる電流、下部表示が回路の漏れ電流を示します。電気的にノイズの多い回路での測定安定化手法として、CTを回路とその戻りの両方に掛ける方法や、2個のCTでノイズを打ち消す方法が説明されています。

仕様 / 技術データ

• 故障位置特定能力：最大400 kΩ
• 対応システム：ACおよびDCシステム、非接地システム、DCバッテリシステム、保護されたITネットワーク
• 最大動作電圧：最大600 V（ITシステムではオプションのITフィルタ使用で600 Vac）
• 測定項目：接地故障抵抗、システム寄生容量、実故障電流、リアクティブな漏れ電流
• 調整可能な電流・電圧制限（パスワード保護）
• 電源：外部ACまたは内蔵バッテリ
• アラーム機能：実故障回路特定時の可聴/表示アラーム
• 携帯設計：現場検出用の軽量送受信機
• ノイズ対策：CT配置技術および同期ケーブルで実故障電流と漏れを分離
• 高インピーダンス故障および漏れ電流の大きいシステムでの故障特定が可能
