金属製グレーチング

圧力溶接溶接ロバスト

製品情報

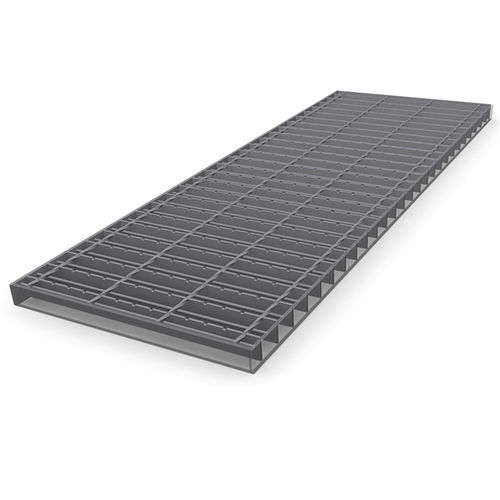

この押し圧接格子は、オフショアの石油・ガス掘削プラットフォーム用に設計されています。15 mm径の試験球がメッシュを通過してはならないという要件を満たすように製造されています。そのため、所定径の中間丸棒を支持棒の間に平行かつ中央位置で挿入し、自動抵抗溶接でねじれた横材の裏側に完全に溶接します。これにより、過酷なオフショア環境での安定性が向上します。

技術データ
一般的なメッシュ配列
支持棒 — 横材
34,30 — 101,6
38,28 — 101,6

標準支持棒プロファイル
支持棒 3 mm — 支持棒 5 mm
25/3 — 25/5
30/3 — 30/5
35/3 — 35/5
40/3 — 40/5
45/3 — 45/5
50/3 — 50/5
60/3 — 60/5

付属品 / 固定クリップ

• 溶接埋め込み式穿孔プレート: 客先仕様に応じた穿孔プレートを溶接で組み込む方式。固定ねじは客先支給。
• ダブルクランプ B: サドル上部クリップ2個、クランプ下部、六角ボルト2本、四角ナット2個。
• グレーチング用ヘルドボルト固定具: ヘッドボルトと保持フランジ；高腐食性環境向けにX-BT仕様あり；X-GR RUの予備組立版あり。
• グレーチング継手: ねじ付きの上部・下部と六角穴付ボルトで構成。
• Hiltiクランプ: サドル上部と下部が連結された構造；振動に強く、1人での取扱いが容易で施工時間を短縮。
• クランプ B: サドル上部、クランプ下部、M8x60 六角ボルトとM8 四角ナット。
• クランプ B 10: スタラップ上部クリップ、六角穴付ボルト、クリップ下部及びナット。
• クランプ S: 平頭ボルト、クランプ下部及び四角ナット。
• セーフティクランプ A: セーフティ上部、クランプ下部、六角ボルト及び四角ナット。
• セーフティクランプ D: セーフティ上部、クランプ下部、六角ボルト及び四角ナット。

特性 / 技術仕様

• 用途: オフショア掘削プラットフォーム向け。
• 保持基準: 直径15 mmの試験球がメッシュを通過してはならない。
• 構造: 支持棒間に中間丸棒を挿入し、抵抗溶接でねじれ横材に完全に溶接。
• 結果: 高荷重や過酷なオフショア環境に対応する追加の安定性を提供。
• 一般的なメッシュ配列: 34,30 — 101,6 および 38,28 — 101,6。
• 標準支持棒プロファイル(3 mm / 5 mm): 25/3 — 25/5; 30/3 — 30/5; 35/3 — 35/5; 40/3 — 40/5; 45/3 — 45/5; 50/3 — 50/5; 60/3 — 60/5。
