金属製グレーチング

プレス式圧力溶接溶接

製品情報

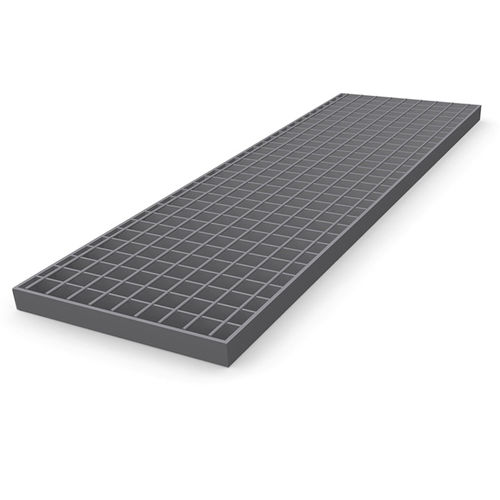

クラシックなプレス溶接グレーチングは、滑り抵抗を高めるために撚り角材（四角断面）を用いて製造されます。意匠性を重視する場合は、代替として平滑な丸棒の横桟（クロスバー）を使用できます。丸棒仕様は、下表に示す一般的なマッシュ間隔に対応可能です。

技術データ
一般的なマッシュ間隔
主桟（ベアリングバー） | 横桟（クロスバー）
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*丸棒仕様は一部組み合わせで制限あり

標準主桟プロファイル
主桟 2 mm | 主桟 3 mm | 主桟 4 mm | 主桟 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

付属品 / 固定クリップ

• 溶接取付プレート（穴明け）: 指定に応じて溶接された穴明きプレート。固定ネジは通常顧客支給。
• ダブルクランプ B: サドル上部クリップ×2、クランプ下部、六角ボルト×2、四角ナット×2。
• グレーチング継手（バットジョイント）: ネジ付き上部・下部と六角穴付きボルトで構成。
• Hiltiクランプ: 上下のサドルクリップが連結されたタイプ。振動に強く、1人での施工が可能で施工時間を短縮。
• クランプ B: サドル上部クリップ、クランプ下部、M8x60六角ボルト、M8四角ナット。
• クランプ B 10: 馬蹄形上部クリップ、六角穴付ボルト、下部クリップ、ナット。
• クランプ S: 皿頭ねじ、クランプ下部、四角ナットで構成。
• 安全クランプ A: 安全上部、クランプ下部、六角ボルト、四角ナット。
• 安全クランプ D: 安全上部、クランプ下部、六角ボルト、四角ナット。

特性 / 技術仕様

• 製品種別: プレス溶接グレーチング（オプションで平滑丸棒の横桟を採用）。
• 製造法: プレス溶接（主桟と横桟を交差部で溶接）。
• 横桟の選択肢: 平滑丸棒は意匠性向上のため、撚り角材は滑り抵抗向上のために使用。
• 適合性: 丸棒仕様は上表の一般的なマッシュ間隔に適用可能。一部組み合わせは制限あり。
• 標準主桟プロファイル: 25、30、35、40、45、50、60、70、80 の各シリーズ、厚さ 2–5 mm。
• 付属品: 溶接プレート、各種クランプ、継手、Hiltiクランプ等の固定ソリューションを用意。
