金属製グレーチング

圧力溶接

製品説明

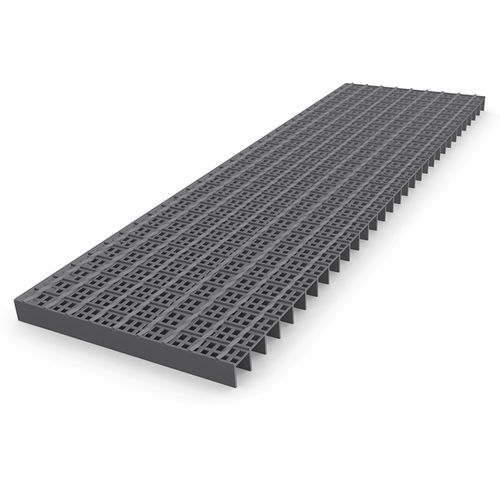

プレス溶接格子 MEISER（穿孔板付）で、目合いを狭くした安全仕様を実現します。技術的理由により通常のプレス溶接格子で非常に小さな目合いが取れない場合、受持ちバー間に最大開口8mmの穿孔板ストリップを溶接することで、コスト効率の高い細目格子を製作できます。本製品はスペイン規格番号486/1997（BO 1997年4月23日、No.97/1997）に適合します。

技術データ
一般的な目合い
受持ちバー — 横バー
34,30 — 38,1 — 50,8

標準受持ちバー断面
受持ちバー 2 MM — 受持ちバー 3 MM
25/2 — 25/3
30/2 — 30/3
40/2 — 40/3

付属品／固定具

• 溶接済み穿孔プレート：顧客仕様に応じて格子に溶接されます。固定ねじは施工者が用意します。
• ダブルクランプ B：サドル上部クリップ2個、クランプ下部、六角ボルト2本、角ナット2個。
• 据付ボルト式固定：ヘッドボルトと保持フランジ。高腐食環境向けの特別仕様（例：X-BT）や、プレ組立て版（X-GR RU）あり。
• 継手（バットジョイント）：パネル接続用のねじ付き上部・下部と六角穴付きボルト。
• Hiltiクランプ：上下パーツ一体型で振動耐性が高く、1人での施工・短時間施工が可能。
• クランプ B：サドル上部クリップ、クランプ下部、M8x60 六角ボルトおよびM8 角ナット。
• クランプ B 10：サドル上部、内六角ボルト、下部クリップ、ナット。
• クランプ S：皿頭ビス、クランプ下部、角ナット。
• 安全クランプ A：安全上部、クランプ下部、六角ボルト、角ナット。
• 安全クランプ D：安全上部、クランプ下部、六角ボルト、角ナット。

特長／技術仕様

• 製品種別：受持ちバー間に穿孔板を溶接したプレス溶接格子（細目仕様）。
• 穿孔板の開口：最大8mm。
• 用途：標準のプレス溶接格子で小片の落下を防げない場合に使用。
• 適合規格：スペイン規格 No. 486/1997（BO 1997年4月23日、No.97/1997）。
• 一般的な目合い例：34,30 / 38,1 / 50,8。
• 標準受持ちバー断面例：2 mm → 25/2, 30/2, 40/2；3 mm → 25/3, 30/3, 40/3。
• 固定具：溶接プレート、各種クランプ（B、B10、S、Hilti、A/D安全クランプ）、据付ボルト、継手等の選択肢あり。
