金属製グレーチング

溶接陳列棚用

製品情報

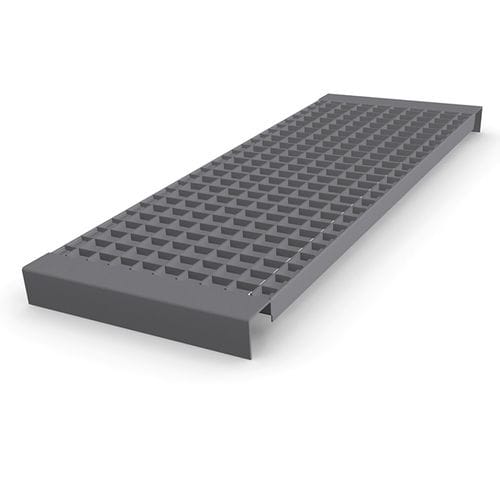

この仕様では、轧（ローリング）加工されたU形断面が支持バーの端部に溶接されています。グレーチングは棚内に挿入され、U形断面によって横桟（トラス）とともに固定されます。この構造により、棚が過負荷にさらされた場合でも追加の安全性が確保されます。

付属品 / 固定金具

• フック式固定具：上部クリップまたはディスク、曲げた丸鋼製フックにスリーブナットを溶接、六角ボルト M8。
• ヒルティクランプ：上部サドルクリップと下部パーツが連結された構成。振動への高い耐性があり、1人で取り扱い可能、施工時間を大幅に短縮。
• クランプB：上部サドルクリップ、下部クランプ部、六角ボルト M8x60、および四角ナット M8 で構成。

特長 / 技術仕様

• 製品種別：棚挿入式グレーチング（轧制U形断面枠付き）
• 構造：支持バー端部に轧制U形断面を溶接
• 取付け：グレーチングは棚内に収まり、U形断面で横桟とともに固定される
• 利点：棚の過負荷時に追加の安全性を提供
• 使用可能な付属品：フック式固定具、ヒルティクランプ、クランプB
