溶融亜鉛メッキ鋼製グレーチング

陳列棚用

製品情報

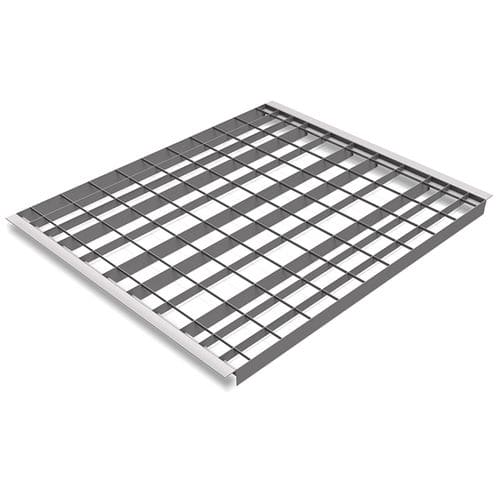

MEISER Modulはパレットラック用に設計されたモジュラー式棚用グレーチングです。想定される荷重に応じて支持バーの高さを変えることで、荷重の小さい箇所は材料を削減し、荷重の大きい箇所を強化する設計となっており、軽量で用途に適したグレーチングを実現します。

用途
モジュールはユーロパレットおよびハーフユーロパレットの長手置き・横置きに最適化されています。均等荷重や定義された荷重条件での工業用パレットラックに適し、スプリンクラー（散水）システムにも対応します。

MEISER Modulの利点

• Z形プロファイルを差し込むことでグレーチングをフラッシュまたはほぼフラッシュに設置可能（重ね高さ最大2 mm）
• 荷重カテゴリの簡単選択（表参照）
• 一般的なラック長さに合わせたモジュール長（例：1800 mm＝2分割、2700 mm＝3分割、3600 mm＝4分割）
• 標準製品は短納期（小ロットは48時間以内、量産は要問合せ）
• スプリンクラー対応（開口断面 > 90%）
• 荷重時のたわみが小さい（たわみ < L/200）— DIN EN 15635準拠
• 軽量でコスト効率の良い設計
• 棚当たりの最大荷重を簡単に算出可能

技術データ
MEISERは3種類のグレーチングを製造しており、それぞれ6つの荷重カテゴリを用意しています。Zプロファイルの水平フランジ幅は全タイプで40 mmです。

表（ヘッダーおよび行）
payload (kg/grating) | clear level / bay depth (mm) | grating width (mm) | grating height (mm) | material thickness (mm) | mesh BB (mm) | mesh CB (mm)
1250 | 900 (895) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 950 (945) | 890 | 60 | 1.7 | 66(99) | 66
1250 | 1000 (995) | 890 | 60 | 1.7 | 66(99) | 66
1000 | 900 (895) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 950 (945) | 890 | 60 | 1.5 | 66(99) | 66
1000 | 1000 (995) | 890 | 60 | 1.5 | 66(99) | 66
800 | 900 (895) | 890 | 55 | 1.5 | 66(99) | 99
800 | 950 (945) | 890 | 55 | 1.5 | 66(99) | 99
800 | 1000 (995) | 890 | 55 | 1.5 | 66(99) | 99
500 | 900 (895) | 890 | 50 | 1.5 | 66(99) | 99
500 | 950 (945) | 890 | 50 | 1.5 | 66(99) | 99
500 | 1000 (995) | 890 | 50 | 1.5 | 66(99) | 99

適用例
例：MEISER Modulグレーチング3枚、995 x 890 mm、溶融亜鉛めっき、各グレーチングの最大荷重1,000 kg。ユーロパレットおよびハーフユーロパレットの収納（縦置き、横置き、混載配置）に対応します。

仕様 / 技術的特徴

• 製品：MEISER Modul設計の棚用グレーチング（ユーロパレット、ハーフユーロパレット向けに最適化）
• グレーチング種類：3種類、各6荷重カテゴリ
• Zプロファイル水平フランジ幅：40 mm（全タイプ）
• 重ね高さ（Zプロファイル）：最大2 mm
• スプリンクラー対応：開口断面 > 90%
• 許容たわみ：< L/200（DIN EN 15635）
• 典型的な棚長さ対応：1800 mm（2分割）、2700 mm（3分割）、3600 mm（4分割）
• 荷重カテゴリおよび典型寸法・材料厚：表参照
• 設計上の利点：軽量、コスト効率、棚当たり最大荷重の簡易算出
