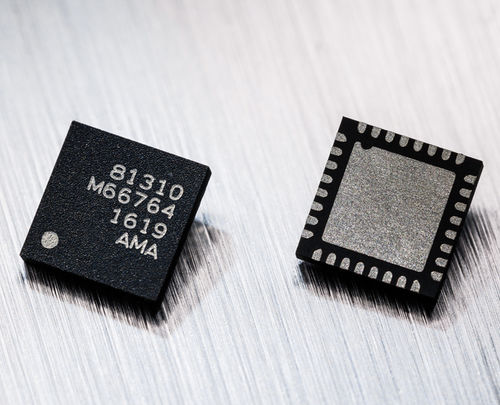

ステッピングエンジンコマンド MLX81310-MLX81315

直流BLDC

MLX81310/15 は、スマート LIN モータドライバ IC ファミリの製品です。 MLX81310: Gen 2 LIN モータドライバ IC < 0.4 A MLX81315Gen 2 LIN モータドライバ IC < 0.8 A 主な特長 4つのハーフブリッジ（MLX81310は5Ω、MLX81315は1Ω）、統合MCUおよびLINインターフェースを備えたシングルチップ モーターコントローラ 通信インターフェース PWM および LIN 1、LIN 2、J2602 に対応 製品概要 MLX81310/15 は、スマート LIN モータドライバ IC ファミリの製品です。MLX81310/15 は、小型の BLDC、ステッピング、DC モータを、低ノイズのセンサレスまたはセンサ付き駆動、およびコマンドとフィードバックのためのデジタル LIN インターフェースで制御する、省スペース位置決めアプリケーションを可能にします。 LINインターフェースは、LIN 1、LIN 2、J2602に準拠しており、PWM通信用に設定することができます。スレーブ・ノードのアドレスは、バス・シャント方式を使用して自動的に検出することも、ピン・エンコーディングを使用して検出することもできます。 代表的なアプリケーション HVACフラップ アクティブグリルシャッター LEDヘッドランプレベリングと冷却ファン スマートバルブ制御 特長と利点 4つのハーフブリッジ（MLX81310は5Ω、MLX81315は1Ω）、統合MCUおよびLINインターフェースを備えたシングルチップ モーターコントローラ 通信インターフェース PWM および LIN 1、LIN 2、J2602 に対応 バスシャント方式による自動アドレス指定やピンエンコーディングなど、ほとんどのノードアドレス構成オプションに対応 センサーレス・モーターストール検出による低ノイズ・マイクロステッピング 豊富な診断オプション（OV、UV、OT、OCなど） 電源レギュレータ内蔵スリープモード付き [4, 28]V 最先端の0.18u高電圧CMOSテクノロジー（量産向け32kBフラッシュ・バージョンと超量産向けROMバージョン）
