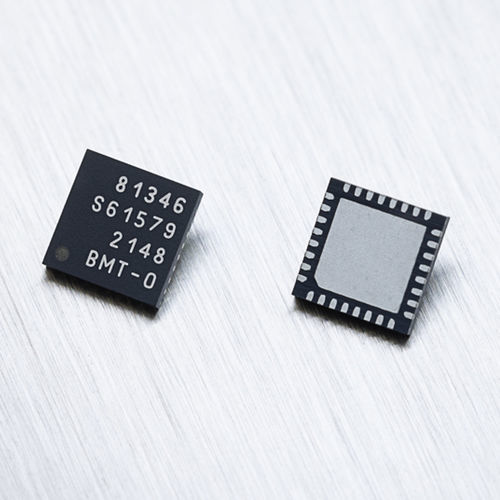

MLX81346 は、最大 1000W (12V) または最大 2000W (48V) の車載メカトロニクス・アプリケーションをターゲットとした、12V、24V、48V DC および BLDC モータ用の gen-3 LIN プリドライバです。90KBの拡張メモリを搭載しています。
主な特長
LINモータドライバ
マイクロコントローラー
CPUごとにメモリを分割
製品概要
MLX81346 は、最大 1000 W (12 V) または最大 2000 W (48 V) の車載メカトロニクス・アプリケーションをターゲットとした、12 V、24 V、48 V モータ用の gen-3 LIN プリドライバです。90 KB の拡張メモリを搭載しています。
このオールインワンLINプリドライバは、DCおよびBLDCモータを制御し、センサ付きまたはセンサなしのフィールド指向制御(FOC)アルゴリズムをサポートする小型アプリケーションを可能にします。
MLX81346 プリドライバは、複数のメカトロニクス・アプリケーションに対応します:
12V-48V DC/BLDC エンジン冷却ファン、ポンプ、コンプレッサ
12V-48V DC/BLDC 位置決めアクチュエータ(ロボティクスを含む
36V-48V BLDC e-バイク、e-スクーター
エンジニアリング開発では、MLXユニバーサルマスター(MUM)を使用してICをプログラムおよびインターフェースできます。生産には、サードパーティの機器とSWを使用する必要があります。
特長と利点
LINモータドライバ
DCまたはBLDCモーター用3xプリドライバー
最大200nCのNFET(12~48V電源)
0.7Apk標準充電電流
1.5Apk標準放電電流
トップNFET用チャージポンプ
全NFETのVDS保護
マイクロコントローラー
MLX16-FX, アプリケーションCPU
MLX4、通信用CPU
プログラマブルデジタルウォッチドッグ
割り込みコントローラ
汎用タイマー
CPUごとに分割されたメモリ
MLX16-FXのメモリ
ECC付き64KBフラッシュ
20 KB ROM
4 KB RAM
576 B EEPROM
---
