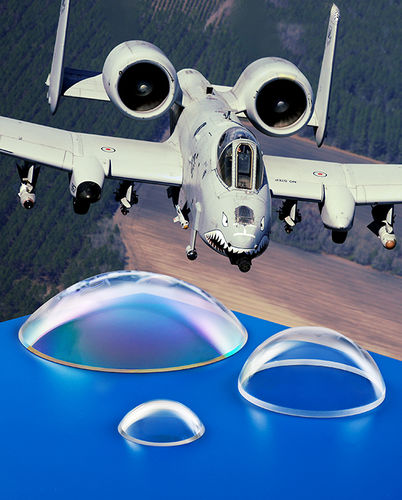

ドーム型光学レンズ

クオーツゲルマニウムサファイア

メラー光学サファイアドームは、サファイア、石英、ガラス、シリコン、ゲルマニウムから最大直径100mmまでのサイズで製造され、180度までの角度と+/-10ミクロンの寸法公差があります。 再現性の高い5軸球面マシニングセンタで製造され、肉厚の変化は25ミクロン未満です。 633nmで測定された1フリンジまでの表面精度と、MIL-PRF-13830あたり20〜10回のスクラッチディグ仕上げを特徴とするメラー光学ドームは、高速ミサイルドーム、ビューポート、その他の前面光学要件を含む幅広い用途に最適です。 光学サファイアドームは、素材、サイズ、部品、形状、数量に応じて価格設定されています。 様々な構成は、顧客の要求と仕様に合わせてカスタム製作することができます 最大250mm直径、180度含ま視野角 その他の材料は、光学眼鏡、溶融シリカ、スピネル、AlON、硫化亜鉛 仕様 ：材料：サファイア、クォーツ、ガラス、シリコン、ゲルマニウム 直径：最大100mm +/-.025mm 含まれる角度：最大 壁厚：推奨直径20:1 厚さ。 全体の厚さ許容差が +/-0.05 mm 以内で、25 ミクロン未満の肉厚変化。 球面不規則性:1インチあたり2フリンジ未満、632ナノメートルで測定。 表面仕上げ：表面の凹凸に依存するミル PRF-13830あたり80-50から20-10。 センタリングエラー:最大0.012mm エッジベベル:カスタマーの仕様ごと
