クリアランス測定装置 T-Sight series

光学式レーザーカメラ型

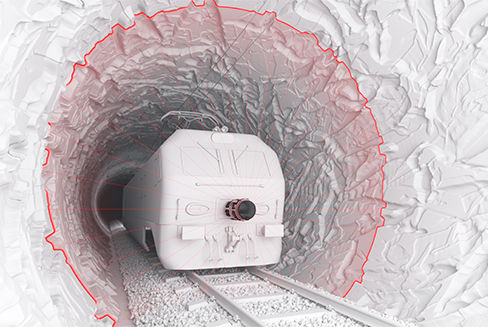

鉄道ラインの隙間ゲージ測定は、交通安全を確保するうえで非常に重要な作業です。ほんの小さな障害物が原因で、大きな損失や損害が発生することがあります。 トンネルとインフラの隙間の自動測量とリアルタイム評価を目的に、最新型の光電子工学と機械視覚テクノロジーを融合させた、高性能隙間ゲージとトンネル壁検査システム。必須となる詳細な点検と分析：鉄道の乗客や貨物の安全な輸送を保証する唯一の方法がトンネル・隙間プロファイルです。橋、下り坂、柱、壁、枝、その他の障害物の画像データを捉えることで行われます。 T-Sight 5000 T-Sight 5000には、MERMEC独自設計のアナモルフィックミラーの前面に取り付けられた高性能の固定カメラが用いられています。これらのミラーは、トンネルの壁から反射されたレーザ光と組み合わされています。 これらのミラーは、トンネルの壁から反射されたレーザ光と組み合わされて、FOVの360°の全周からのラインプロファイルを、カメラが毎秒1000ゲージプロファイルの最大速度で捕捉することを可能にする。 検出されたゲージは承認されたプロファイルと比較され、異常を伴うアラームレポートが自動的に計算されます。 さらに、システムは、ラインスキャンカメラをホストして、トンネルおよび周囲の完全な360°の円周画像を得ることができる。これらの画像は高性能のコンピューターで処理され、トンネル壁の検査に使用されます。
