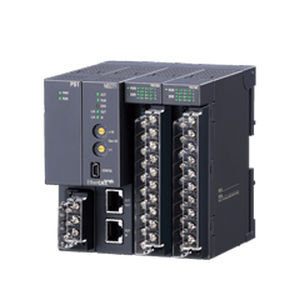

Modbus TCPネットワークモジュール R30 series

イーサネットModbus TCPCC-Link

Ethernet系ネットワークに最適な組合せ自由形リモートI/Oです。 高さ110mm！最新のPLCサイズに揃えました。 最新のPLCと並べて設置しても違和感のない高さ110mmのコンパクトサイズです。 内部通信バスの高速化を図りました。 入出力点数16点のI/Oカードを16枚分、計256点を約1msで上位ネットワークに伝送できます。 R3シリーズと比較して大幅な小形化と高速化を実現しました。 R30シリーズは、同様の多点数組合せ自由形リモートI/O R3シリーズと比べ、カード1枚あたりの体積比で30％以上縮小を図りました。また内部通信バスの速度は約60倍の高速化を実現しています。 取付ベースに必要なカードを自由に選択できます。 R30シリーズは取付ベースに必要なカードを選択して取付る方式なので無駄がなく、効率よくシステムを構築できます。I/Oカードは、活線状態のままでも取替えるホットスワップもできます。さらにI/Oカードの端子台は配線したまま着脱ができるためカードの交換に便利です。 高速化した内部通信バス 例えば、接点入出力16点のI/Oカードを16枚分、計256点を約1msで上位ネットワークに伝送できます。 電源の2重化・2系統化（開発中） 「R30シリーズ」は電源カード2台に1系統の電源で供給する2重化電源方式や、それぞれ別電源を接続する2系統電源方式など、必要に応じて様々な給電方式を選択できます（電源の2重化・2系統化用のベースが必要です。詳しくはお問合せください）。 通信の2系統化（開発中） 「R30シリーズ」は、違う種類の通信カードをそれぞれ実装し2種類の異なったネットワークに同じ信号を通信します。工場のラインを新設する際に既設のネットワークと新設のネットワークをパラレルに使用する場合などに有効です。 R3シリーズと連結 「R30シリーズ」は、経済性が高く、I/Oカードの種類が豊富な当社のリモートI/O「R3シリーズ」とベース部がコネクタで連結できる構造になっています。「R30シリーズ」に「R3シリーズ」を連結することにより、その資産を有効に活用できます。連結にはR3入出力カード増設用ベース（形式：R30EBS）が必要です。「R3シリーズ」のI/Oカードの内部通信バス通信周期は、R3入出力カード増設用ベース（形式：R30EBS）の仕様書をご覧ください。 基本構成 ■カード配置 電源カード、通信カードは専用のスロットを用意しています。 電源カードはPWRスロット、通信カードはCOMスロットに実装し、I/Oスロットには実装しないでください。 PWRスロットは1番左、COMスロットはPWRの右隣に配置しています。 I/Oスロットは通信カードの右側からスロット1、スロット2の 順番で配置しています。 I/Oスロットには、I/Oスロット番号を示すコードが設けられており、このコード順に入出力データを割付けます。 I/Oスロットに空きがあると、PLCなどには空白データが送信または受信されます。 消費電流の計算 通信カードおよび入出力カードは、電源カードから供給される約21V DCの直流電源で動作します。従って、通信カード、入出力カードの消費する電流の合計が電源カードの最大定格出力電流以下であることが必要です。 電源カードの供給電流容量を超える場合は、入出力カードの組合せを変更するか、実装する数量を減らすなどしてください。 詳しくは仕様書 [消費電流の計算] でご確認ください。
