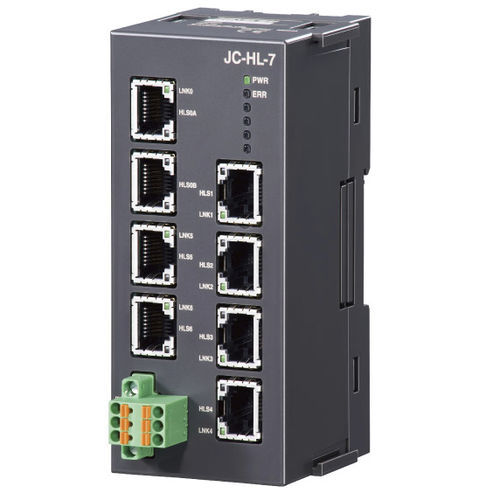

ハブシステムモジュ－ル JC series

HUBユニットは、通信ケーブルの分岐配線や総延長を伸ばすためのユニットです。HLS用とCUnet用を用意しています。 分岐スレーブは、ディジーチェーン接続と分岐接続の組合せによるEtherCATのフレキシブルな配線を実現できます。 HLS用とCUnet用、EtherCAT用をご用意しています。 ポート数は3ポートまたは7ポート（HLS用、CUnet用）、4ポートまたは8ポート（EtherCAT用）です。 「HLS」は、株式会社ステップテクニカのHi-speed Link Systemを表します。 ・マスタユニットとHUBユニット間、HUBユニットとHUBユニット間、HUBユニットとスレーブユニット間の最大通信距離は、12Mbps時100m、6Mbps時200m、3Mbps時300mとなります。 ・HLS0A／HLS0Bは必ず上位側と接続してください。 ・両端となるユニットは、必ず終端抵抗を有効にしてください。HUBユニットの支線側は終端抵抗が内蔵されています。
