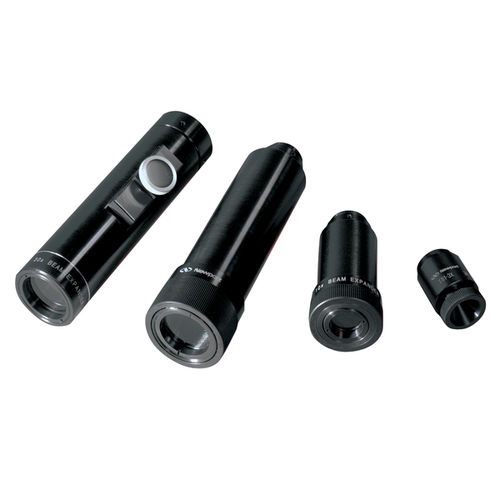

ビームエキスパンダ T81 series

レーザー

当社のレーザービームエキスパンダーは、レーザビームを高精度に集光・成形する低コストな手段を提供します。 -3倍から30倍までの拡大比 -ガリレオ光学設計 -波面歪みはλ/4以下 -透過率95%以上 -HeNeレーザーに最適 -経済的なビーム拡大 トロペル光学設計 このガリリアンビームエキスパンダーは、高い評価を得ているTropelの光学設計を取り入れ、調整と取り付けを改良したものです。レーザーからある程度離れた場所に小さなスポットを形成する必要がある場合や、照明のためにコリメーション範囲を拡大する必要がある場合、あるいは遠方の物体のアライメントに最適です。波面歪みはλ/4未満で、長距離でも最小の集光スポットサイズを保証します。レンズは632.8nm用に最適化されたフッ化マグネシウムで反射防止コーティングされており、95%以上の透過率を実現。 レーザービームエキスパンダーの性能 以下に示す倍率M、スポットサイズS、レンジR、被写界深度Zの関係は、1/e2強度レベルで直径0.8mmのTEM00モードHeNeレーザーを想定しています。チャートの値は、S = KR/Mの関係に基づいています。Sをミリメートル、Rをメートルで表すと、T81-3XではK = 1.1。T81-10XとT81-20XはK=1.1、T81-30XはK=1.2です。被写界深度Zは、ビーム径がビームウエストSの値の1.4倍を超えない距離として定義されます。Zの値は、Z=2.5S2という式から計算されます（Sの単位はミリメートル、Zの単位はメートル）。
