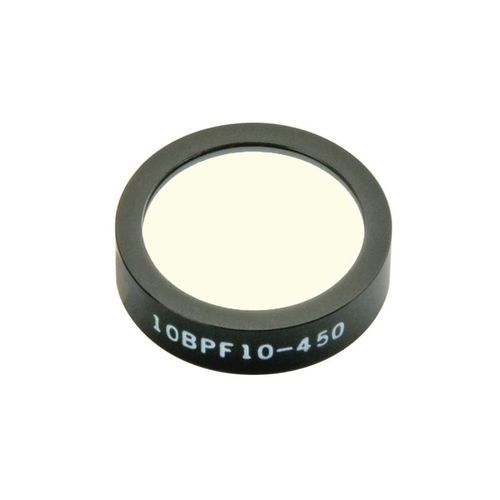

帯域通過光学フィルター 10BPF10 series

可視光紫外線近赤外線（NIR）

当社のバンドパスフィルターは、紫外線、可視光線、近赤外線の狭いスペクトル帯域を透過し、X線から遠赤外までの帯域外の波長を除去します。 用途としては、分光放射測定、医療診断、化学分析、比色測定、天文学、その他分光分離が必要なあらゆる用途があります。 -0.01%(10-4)以下の帯域外遮断率。 -中心波長は310nmから900nmまで対応可能 -優れた温度安定性 -直径25.4mmおよび50.8mm角サイズ -過酷な環境条件下での優れた寿命 スクライブおよびラミネート構造 スクライブ・ラミネート・ソフトコーティング構造は、バンドパス・フィルターやエッジ・フィルターによく使われる構造です。光学フィルター部品は、別々の基板プレートにコーティングされます。次に、これらのプレートは、プレートから製造される光学フィルターの必要な特定の活性フィルム領域の周りに対称的にフィルムを除去するためにスクライブされます。スクライブされたプレートはその後、耐湿性エポキシでラミネートされる。ガラス-エポキシ-ガラスのシールがスクライブ部分に形成され、湿気の侵入を防ぐ最良のバリアが形成されます。フィルターは、ダイヤモンド切削工具を使用して、スクライブ部分を仕上がりサイズに切削します。切断されたフィルターには、長寿命化のために必要であれば追加の防湿処理が施されます。 バンドパスフィルターの透過率曲線 バンドパスフィルターは、通過帯域によって定義されます。透過率がピーク透過率の50％に等しいバンドパス内の2つの波長をハーフパワー波長と呼びます。帯域幅は、半値幅（FWHM）と呼ばれる半値幅波長間の差である。
