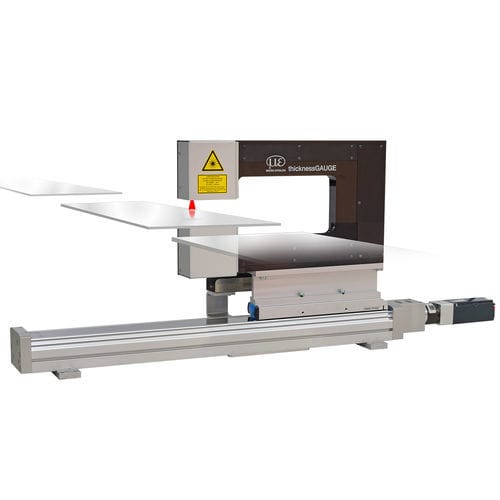

プレート厚さ計 thicknessGAUGE 3D

テープコンベヤーバンド用コーティング

概要
thicknessGAUGE 3Dは、ストリップ材・シート材のインラインプロファイル評価および3D厚さ測定用センサシステムです。剛性フレームに赤色レーザープロファイルセンサを2台搭載し、上面と下面のプロファイルを取得して個別プロファイルおよび結合した3D点群を生成し、自動解析に供します。

用途
コーティングのエッジ測定、溶接シームやストランドプロファイルの測定、製造ラインでの厚さ監視などのインライン測定。

主な特長

• センサ種別：レーザープロファイルセンサ（赤色レーザー）
• 上面・下面プロファイルの同時取得
• インラインの2Dプロファイル評価と3D点群の生成
• 測定位置／待機位置の切替が可能な電気機械軸による柔軟な位置決め
• 精度を維持する自動校正機能
• 工場出荷時に組立・整列済みで出荷

設置と校正
システムは組立・工場校正済みで供給されます。測定位置と待機位置を切り替えられ、待機位置でセンサ保護および完全自動の再校正が可能です。

ソフトウェアと演算
測定と計算は構成ファイルにより自動化されます。オプションの3DInspectソフトウェアを使用すると、設定ファイルの作成・管理、測定パラメータとターゲット形状の選択、点群の位置合わせ・フィルタリング、対象領域の選択、解析ワークフローの自動化が可能です。

技術仕様

• 測定範囲（厚さ）：15 mm
• 測定範囲（プロファイル）：最大 26.8 mm
• 厚さ分解能：0.2 µm
• プロファイル解像度：1,024 ポイント
• 精度：± 1.2 µm
• 測定レート：500 Hz
• センサ：レーザープロファイルセンサ（赤色レーザー）
• ポジショニング：電気機械軸（柔軟）
• 校正：自動校正機能
