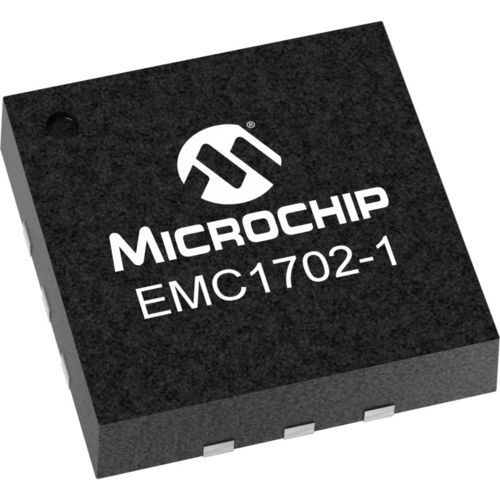

出力マイクロチップ EMC1702-1

プログラム可能検出用

EMC1702は、高精度温度測定機能を備えたハイサイド電流センシングデバイスです。外部センス抵抗に発生する電圧を測定し、バッテリーや電圧レギュレータのハイサイド電流を表します。また、バス電圧も測定し、これらの測定値を使用して、比例電力計算を行います。EMC1702には、双方向のピーク検出回路が追加されており、プログラム可能な継続時間と大きさの閾値を持つ瞬間的な電流スパイクにフラグを立てます。最後に、EMC1702は、温度測定用の外部ダイオード・チャネルと、周囲温度測定用の内部ダイオードを備えています。 温度測定には、抵抗エラー補正（REC）、ベータ補正（45nmおよび65nmプロセッサを含むBJT/トランジスタモデルを必要とするCPUダイオードをサポート）、ダイオードの自動タイプ検出などの高度な機能が含まれています。 電流検出と温度監視には、マスク可能でALERT#ピンがアサートされるものと、マスク不可能でTHERM#ピンがアサートされるものの2層の保護機能を備えています。 製品の特徴 双方向の電流測定 バス電圧の測定 1%の電流測定精度 11ビット分解能で82msから2.6secまで積算可能 3V〜24Vの電圧バス電圧範囲 比例電力を計算 ソフトウェア制御により、継続時間とマグニチュード閾値をプログラム可能 低電圧動作のためのバスパワーまたは個別電源供給 広い温度動作範囲： -40°C ～ +85°C 1℃の精度（20℃ < TDIODE < 110℃）、0.125℃の分解能 理想的なファクター設定
