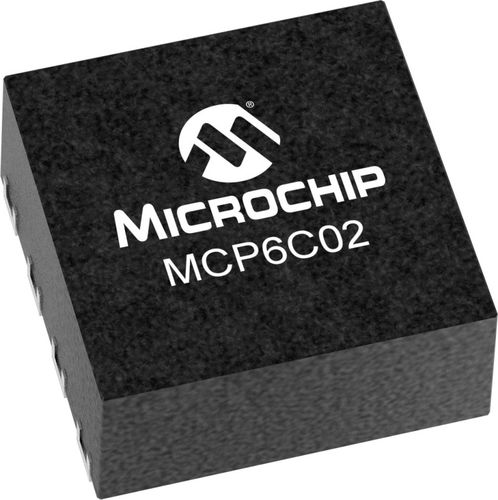

パワーアンプ MCP6C02

電流電圧共通モード

MCP6C02ハイサイド電流センスアンプは、入力オフセット電圧を補正し、非常に低いオフセットとオフセットドリフトを実現します。このデバイスは、20、50、100 V/Vのプリセット・ゲインで提供されます。入力コモンモード範囲は3V～65Vで、電源動作電圧は2V～5.5Vです。 製品の特徴 ゼロ・ドリフト・アーキテクチャ 双方向または片方向動作 最大オフセット16 µV未満 最大オフセット・ドリフト 85 nV/°C未満 指定入力コモンモード範囲3V～65V 強化されたEMI除去 仕様：-40～+125°C（SOT-23パッケージ） 40～+150℃仕様（VDFNパッケージ） 小型6ピンSOT-23および8ピン3x3 VDFNパッケージ AEC-Q100認定 グレード1：6ピンSOT-23パッケージ グレード0：8ピンVDFNパッケージ パラメトリック CMRR最小（dB） - 132 強化EMI保護 - はい ゲイン（dB） - 20、50、100 ゲインエラー最大（%） - 1.6 入力同相電圧 最大（V） 最大V（ボルト） - 65 入力同相電圧最小（dB） - 3 PSRR 最小 (dB) - 109 Vosドリフト最大µV（マイクロボルト） - 85 Vos 最大 µV（マイクロボルト） - 16
