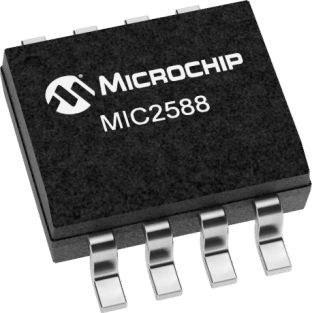

高温電気交換電源制御器 MIC2588

集積回路

MIC2588およびMIC2594は、シングルチャネルの負電圧ホットスワップコントローラで、非常に少ない外付け部品で、「ライブ」高電圧システムバックプレーンへの回路基板の安全な挿入と取り外しのニーズに対応するように設計されています。MIC2588とMIC2594は、それぞれ8ピンSOICパッケージで提供され、突入電流制限と出力電圧スルーレート制御を提供するためにゲート駆動が制御される外付けNチャンネルMOSFETと連動して動作します。過電流障害保護も提供され、プログラム可能な過電流しきい値が含まれます。出力が過負荷状態になると、定電流レギュレーション・ループが作動し、システム電源がレギュレーションを維持します。フォルト状態が内蔵の400µsの迷惑トリップ遅延を超えると、MIC2588とMIC2594はサーキットブレーカの出力をオフにラッチし、UV/OFFピンまたはICへの電源のいずれかをサイクルすることでリセットされるまでオフ状態を維持します。マスターPower-Good信号は、ソフトスタート回路の出力電圧がその有効出力範囲内にあることを示すために提供される。この信号を使用して、1つまたは複数のDC-DCコンバータ・モジュールをイネーブルにすることができます。 製品の特徴 ライブ-48V（公称）バックプレーンからの安全な挿入と取り外しが可能 19Vから-80Vまで動作可能 電子サーキットブレーカー機能 400µsの「迷惑トリップ」遅延（tFLT）内蔵 故障時の最大出力電流を調整 プログラム可能な突入電流制限 短絡状態への高速応答（1µs未満） プログラム可能な低電圧および過電圧ロックアウト（MIC2588-xBM） プログラム可能なUVLOヒステリシス (MIC2594-xBM) フォルトレポート：アクティブHIGH (-1BM) およびアクティブLOW (-2BM) パワーグッド出力信号
