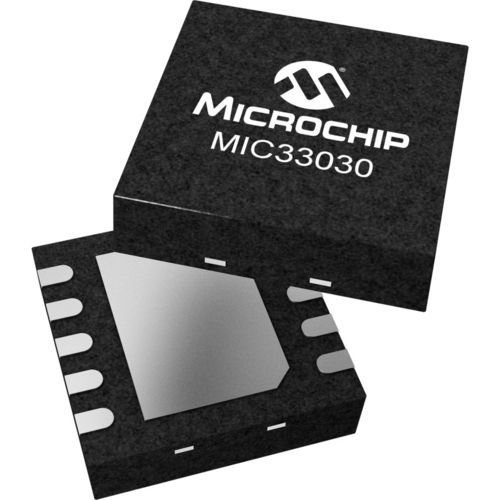

電子式電力レギュレーター MIC33030

DCスイッチング周波数同期

MIC33030は、高効率、8MHz、400mAの同期式降圧レギュレータで、内部インダクタとHyperLight Load®モードを備えています。HyperLight Load®は、軽負荷で非常に高い効率と超高速の過渡応答を提供し、プロセッサコア電圧の供給に最適です。この独自アーキテクチャのさらなる利点は、小さな出力コンデンサを使用することで、全負荷範囲を通じて出力リップル電圧が非常に低いことです。2.0mm×2.5mmの小型パッケージは、インダクタを内蔵して貴重な基板スペースを節約し、外付けコンデンサは2個で済みます。MIC33030は、2.2µFという極小の出力コンデンサで使用できるように設計されています。これにより、MIC33030はHyperLight Load® DCコンバータの効率でLDOの使いやすさを実現しています。MIC33030は、HyperLight Load®モードにおいて、1mAで75%という高い効率を達成し、静止電流は21µAと非常に低くなっています。高負荷時には、MIC33030は最大8MHzまで一定のスイッチング周波数を提供します。MIC33030は、10ピンの2.5mm x 2.0mmパッケージで提供され、動作接合部温度範囲は-40℃～+125℃です。 製品の特長 外付けコンデンサ2個で設計を簡素化 入力電圧：2.7V～5.5V 出力電圧精度：温度に対して±2.5 400mAの出力電流 1mAで最大75%の効率 21µA標準静止電流 連続モードで最大8MHz PWM動作 超高速過渡応答 HyperLight Load®モードで30mVppのリップル フルPWMモードでの出力電圧リップル7mV 完全統合MOSFETスイッチ 0.01µAシャットダウン電流 サーマルシャットダウンおよび電流制限保護 固定および調整可能な出力電圧オプションあり（0.7V～3.6V） 2.5mm x 2.0mm 10リード
