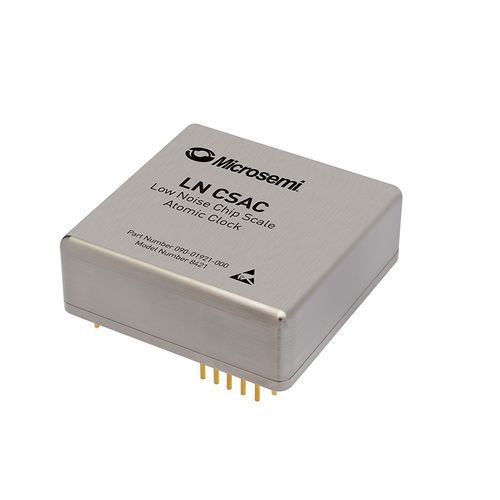

クロック発生器 LN-CSAC

最小電力アトミック・クロック（CSAC）とOCXOのスペクトル純度を組み合わせると、非常に安定した発振器が可能になります。 Microsemi LN-CSAC は周波数およびタイミングサブシステムとして機能しますが、必要なサイズ、重量、電力は限られています。 このデバイスは、1PPS 入力を受け入れます。この1PPS 出力を ± 100ns 以内の精度で外部リファレンス・クロックに同期させるか、位相と周波数をそれぞれ1ns 以内と1.0 × 10 — 12 以内に設定します。 < 295mW 消費電力 < 46cm3ボリューム < 4 分 < ロックにかかる時間 < 3x10-11 @1s 短期安定性（アラン偏差） < 9x10-10/moエージングレート（標準） -10oC 〜 + 70oC 動作温度 10MHz、1PPS 出力 1PPS 入力を モニタリング用に同期 RS-232インターフェース用に、および 制御 位相ノイズ-正弦波 ≤-85dBc/Hz、10Hz 以下で10Hz 以下で1Hz 以下で — 140dBc/Hz 以下で、1kHz 以下で — 150dBc/Hz 以下で10kHz 以下で155dBc/Hz 以下、 LN-CSAC 開発者向けキット（990-00565-000） HWプラットフォームで評価します。LN-CSAC ハードウェア用の N-CSAC オンボードソケット 評価用ボードの取り付け可能 PCを評価用ボードに接続するウォールソケット電源 RS-232ケーブル
