圧縮スプリング

牽引ねじり曲げ

製品概要

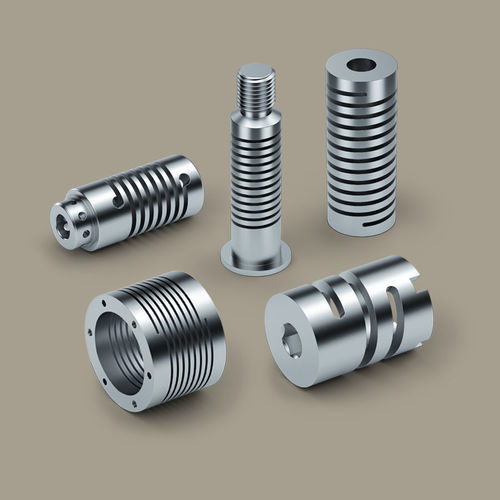

精密ばねは実心材から機械加工され、要求どおりに調整されたばね特性の組み合わせを提供します。巻きばねとは異なり、人工的な材料応力を生じさせないため、精密で線形の特性と長寿命を実現します。

主な特長

• ばね定数は±0.1%以内に維持
• 繰り返し精度は最大1%
• 線形のばね特性
• 非常に高い疲労強度
• 圧縮・引張・ねじり・曲げ荷重に対応
• 曲げられたばね端部がないため寿命延長
• 材料の選択肢が豊富：鋼、アルミニウム、チタン、プラスチック（顧客指定材料対応可）

圧縮および引張ばね

• 荷重範囲：2〜4500 N
• 外径：1.5〜80 mm
• 長さ：6〜500 mm

ねじりばね

• ねじりモーメント：5〜225 Nm
• ねじり角：1〜360°
• 外径：1.5〜80 mm

用途
包装・食品業界（高サイクル、厳しい衛生・プロセス信頼性要求）、搬送・物流技術（自動化システム内での正確な搬送・仕分け・位置決め）、および舞台・娯楽技術（可動ステージ要素、アトラクション、ショー装置での制御された動的特性と安全性が求められる用途）など、要求の厳しい環境に適しています。

技術仕様

• 内部材料応力を最小限にするため実心材から製造
• ばね定数は±0.1%以内に維持
• 繰り返し精度は最大1%
• 線形のばね特性曲線
• 非常に高い疲労強度；曲げられた端部がないため寿命延長
• 対応荷重種別：圧縮、引張、ねじり、曲げ
• 圧縮/引張力範囲：2–4500 N
• 圧縮/引張外径範囲：1.5–80 mm
• 圧縮/引張長さ範囲：6–500 mm
• ねじりモーメント範囲：5–225 Nm
• ねじり角範囲：1–360°
• 利用可能材料：鋼、アルミニウム、チタン、プラスチック（その他顧客指定材料対応可）
