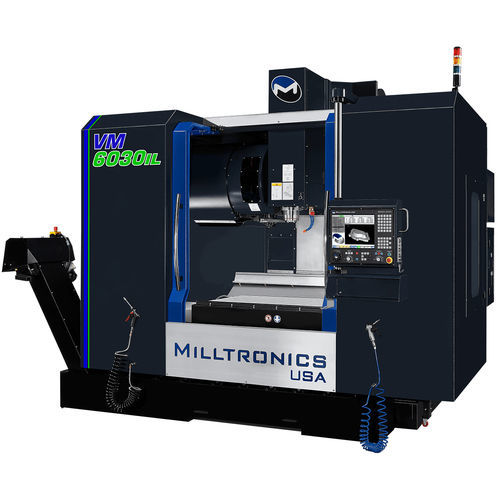

3-5 軸マシニングセンタ VM6030IL3-4軸縦型CAT40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3-4軸, 3-5 軸
- 主軸の方向
- 縦型
- スピンドル
- CAT40
- ツールステーション数
- 30ツール
- X軸移動距離
1,524 mm
(60 in)- Y軸移動距離
762 mm
(30 in)- Z軸移動距離
610 mm
(24 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
18 kW, 26 kW
(24.47 hp, 35.35 hp)- X軸の移動速度
20,000 mm/min, 25,400 mm/min
(13 in/s, 17 in/s)- Y軸の移動速度
20,000 mm/min, 25,400 mm/min
(13 in/s, 17 in/s)- Z軸の移動速度
20,000 mm/min, 25,400 mm/min
(13 in/s, 17 in/s)- 最大テーブル積載量
1,900 kg
(4,189 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
9,900 kg
(21,825.76 lb)- 全長
3,864 mm
(152.1 in)- 全幅
5,602 mm
(220.6 in)- 全高
3,241 mm
(127.6 in)
詳細
VM6030ILは、66″×30″×24″のテーブルと24HPのデュアルワウンド12,000RPMのBIG-PLUSスピンドルを搭載した当社最大のインラインスピンドルマシンです。
標準仕様
重厚なリブ付き1ピース細粒鋳鉄鋳物
完全密閉式マシンガード（サイドドア付
35/45 mm ローラーリニアウェイ技術
両端支持の精密研磨ボールネジ
精密研削加工されたテーブル面
伸縮式金属製ウェイカバー
30ポケットアームタイプATC
ISO No.40
自動定量給油装置
高トルクACデジタルサーボドライブ
高トルク閉ループベクトルスピンドル駆動方式
デュアルワークライト
LCDアワーメーター
スピンドルテーパーブローアウトおよびツールリリースボタン
CNC「待機」チャンネル付きシングルスペア「M」機能
プログラム可能なオン/オフクーラントシステム
リジッドタップ
編集キーロックアウト・スイッチ
主軸荷重計
送り速度、主軸回転数オーバーライド
スピンドルエアパージ
エンドオブサイクルランプ
チップコンベア式切粉除去装置
リモートハンドホイール
エアーガン
クーラントウォッシュダウンガン
1年保証
アドオンオプション
クーラントスルースピンドルシステム
ワークオフセットプロービング
工業用補助キーボード
電子式スピンドル冷却装置
BTスタイルツーリング
サーマルヘッドマッピング
ChipBossTMトロコイドミリングソフトウェア
ミルトロニクス・ショップビュー
デジタルセットアップアシスタント
プログラム可能なスプレーミストとエアブラスト
---
