磁気クランプ装置

レーザー溶接自動

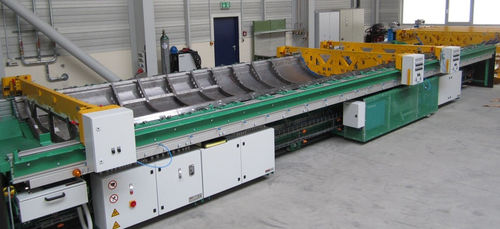

この顧客専用クランプ装置は、鉄道車両用ボディ部品のレーザー溶接に使用され、車両外側の輪郭のマイナスを表します。装置が装備された後、このレール結合装置はレール上のレーザー溶接キャビンに運転されます。 装置の構造 この装置は、独立駆動の可動ベースフレームから構成されています。コンポーネントサポートには磁石が装備されており、異なるグループに分けてスイッチを入れることができます。 クランプ装置の拡張部には、いわゆるクランプブリッジステーションがあります。このステーションには、位置決め、クランプ、鋲打ちや溶接時の保持のための様々なクランプブリッジがあります。さらに、部品サポートに固定できるアッセンブリーパーツが、この装置を完成させます。 溶接装置の機能 すべての等高線シート、補強材、骨組み構造は、プログラムによって制御され、電磁気的にクランプされます。取り付け部品はクランプブリッジで位置決めされます。 まず、屋根被覆シートが溶接されます。インジケーターランプが、横梁の鋲止めに必要なクランプブリッジの位置と数をオペレーターに示します。その後、クランピングブリッジやその他の装置要素によって、さらに部品が位置決めされ、クランプされ、鋲打ちされ、溶接されます。 永久磁石による効率化 永久磁石式クランププレートによるクランプとアンクランプは、電流サージによる磁化または消磁によって行われます。 クランプ面全体を個々のマグネットグループに細分化することで、異なるアセンブリグループを同じ装置で溶接することができます。ワークピースの輪郭に合わせて調整され、規則的に分散された高いクランプ力と保持力が発生します。
