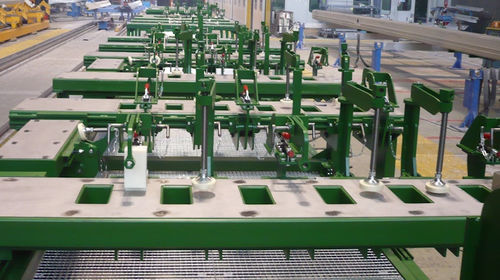

このお客様専用の溶接装置では、それぞれ約20 mの側壁を2枚重ねて配置することができます。アルミ形材で溶接された側壁は、プレハブドア部品または組立グループで完成します。
すべての支持フレームは、装置の全長にわたってY方向に移動し、ロックすることができます。そのため、他のサイドウォールのタイプにもすぐに対応できるよう、装置の新しい構成が可能です。
位置決めは直線輪郭部分で行われます。サポートは、複雑な再調整手順を踏むことなく、必要な平坦度を提供します。側壁の位置決め後、クランプエレメントが側壁上部の垂下位置から外れて位置決め・固定されます。
特殊装置の組立グループ
- 横レール付きベースフレームとグリッド製作業台
- プレテンション用水平スピンドル2本付き個別スタンド8基
- 中間プラットフォーム付きダブルスタンド4台
技術データ
すべてのデータは、お客様またはアプリケーション固有の要件に応じて調整できます。
寸法
- 長さ:40.000 mm
- 幅:2.330 mm
- 高さ : 1.030 mm
利点
- 様々なタイプの側壁に適用可能
- 段取り替え時間が短い
- 高い繰り返し精度
- 高いプロセス信頼性
---
