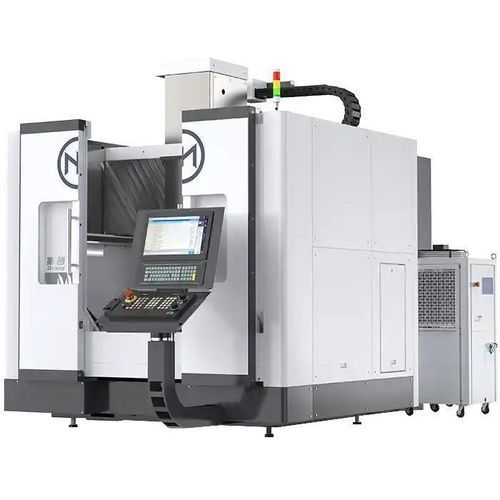

5軸マシニングセンタ VMU650

縦型スチール用アルミニウム用

概要
本5軸立形マシニングセンタは、門形（ガントリ）構造に二軸回転テーブル（B/CまたはA/C型）を一体化した設計で、複雑な曲面やインペラの加工に適しています。高精度な多面加工に最適化され、熱安定性と振動吸収性に優れています。

概要（型式）

• 精密5軸立形マシニングセンタ VMU650
• X/Y/Z移動量：650/650/500 mm
• 主軸回転数：12,000 rpm
• 最大テーブル荷重：600 kg

主な特徴

• 同時5軸制御 — 一回のクランプで複雑な面の加工や多面加工を実現し、段取りを削減して精度を向上させます。
• 高剛性のコンパクトな移動量 — X/Y/Z：650/650/500 mmにより、コンパクトで細部の精密加工が可能です。
• 高回転主軸（12,000 rpm） — アルミ・鉄・チタン・非鉄合金の荒取りと仕上げに適しています。
• 回転テーブル一体（B/C軸） — ±110°のチルトと360°の回転をサポートし、5面アクセスを実現します。
• 安定した鋳鉄構造 — Meehanite鋳物を採用し、長期の熱安定性と振動吸収によりミクロンレベルの安定性を実現します。

推奨構成

• テーブル：固定テーブルまたは回転テーブル
• 主軸：高精度主軸 / 高速主軸 / 高トルク主軸
• 冷却：内部冷却、高圧冷却、ミスト冷却
• 駆動：サーボモータ駆動システム、リニアモータ駆動システム、高負荷用サーボモータ
• CNC制御：Fanuc、Siemens、GSK、KND、SYNTEC、Mitsubishi（高性能CNCシステム）
• 自動化：ATC（自動工具交換装置）、ATMS、自動搬送/取り出しシステム
• 精度保証：レーザー干渉計測、熱補償、リニアスケールフィードバック
• 振動制御：アクティブ振動制御およびインテリジェント振動補償
• 安全：全面カバーの安全ガード、非常停止システム

適用事例

• 顧客：精密金型工場 (Japan)
• 加工物：複雑な3D曲面を持つ射出成形金型キャビティ
• 構成：BT40 12,000 rpm主軸、5軸テーブル、Renishawプローブ、Siemens制御を搭載したVMU
• 結果：一回のクランプで5面加工を完了；表面仕上げ Ra ≤ 0.8 μm；研磨作業量が >40% 削減；寸法公差 ±0.005 mm 内

製品仕様（表）
型式：VMU650
主要技術パラメータ
三軸移動量（mm）：650/650/500
三軸早送り速度（m/min）：45/45/45
テーブル（mm）：φ650
最大テーブル荷重（kg）：600
主軸端面〜テーブル面距離（mm）：150–650
ワーク範囲（mm）：φ800 × 500
主軸回転数（rpm）：12000
主軸テーパ穴：HSK A63
ボールねじ径（mm）：40/45/40
工具マガジン種類：20本 直接アクセス式ツールチェンジャ
直線軸位置決め精度（mm）：0.006
直線軸繰返し精度（mm）：0.004
回転軸可動範囲：±130° × 360°
回転軸速度（rpm）：A/C: 15/30
回転軸位置決め精度（角秒）：6
回転軸繰返し精度（角秒）：4

注意
• 航空宇宙部品、医療用インプラント、タービンブレード、エンジンハウジング、精密金型など、複雑形状・多面・高精度部品に適しています。
• サイズ、精度、材料に応じて、テーブル傾斜型、ヘッド傾斜型、ダブルスイベルテーブル型の5軸構造を選択可能です。

特長 / 技術仕様

• 型式：VMU650
• X/Y/Z移動量：650 / 650 / 500 mm
• 三軸早送り：45 / 45 / 45 m/min
• テーブル径：φ650 mm
• 最大テーブル荷重：600 kg
• 主軸回転数：12,000 rpm（BT40/HSKオプションあり）
• 主軸テーパ：HSK A63（設定可）
• 主軸端面〜テーブル距離：150–650 mm
• ワーク範囲：φ800 × 500 mm
• ねじ径：40 / 45 / 40 mm
• 工具マガジン：20ポジション直接アクセス
• 直線軸位置決め精度：0.006 mm；繰返し精度：0.004 mm
• 回転軸可動範囲：±130° × 360°；回転位置決め精度：6 arc-sec；繰返し精度：4 arc-sec
• 回転軸速度：A/C: 15/30 rpm
• 構造：熱安定性と振動減衰のためのMeehanite鋳鉄ベース
