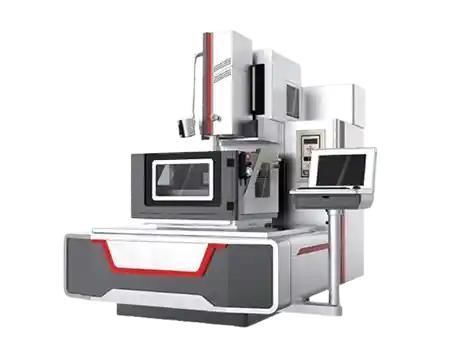

ワイヤー式放電加工装置 DK7725M

高精度高速精密

製品概要
DK7725MはDK77Mシリーズに属する高精度CNCワイヤーカット（ワイヤーEDM）機です。HT300鋳鉄製のコンパクトで剛性の高い本体により振動を低減し、加工安定性を確保します。フル5軸CNC制御により、テーパー切断、多角度輪郭、分割プロファイルなど複雑形状の加工が可能です。

• ワーク寸法: 500×400 mm
• 移動量 (X×Y): 320×250 mm
• 最大荷重: 250 kg

主な特長

• 複雑なテーパー加工や3D輪郭加工に対応するフル5軸CNC制御
• 熱変動や機械的歪みを抑えるHT300鋳鉄製マシンボディ
• Taiwan Shangyin製高精度リニアガイド＆ボールねじ
• エッジ仕上げとサイクル効率を向上させるインテリジェント切削パスソフト
• 工具鋼、超硬、合金材向けに最適化

推奨構成

• 高精度モリブデン線 — 輪郭切断時の寸法安定性を確保
• 自動ワイヤーフィーディングシステム — ダウンタイムを短縮し再現性を向上
• ワイヤー張力安定装置 — エッジの一貫性を高め振動影響を低減
• ワーク冷却モジュール — 精密部品の温度均一性を維持
• 耐電解制御装置 — ワイヤー寿命を延ばし表面仕上げを改善
• CAD/CAMネスティングソフト — 複雑な切削経路と形状ライブラリを自動化

導入事例

• 顧客: 精密金型工房 — 韓国
• 用途: 段差形状を持つコネクタ金型インサートの細部切断
• セットアップ: HIWINガイド、0.18 mmワイヤー、自動穿通および高速放電設定のDK7725M
• 結果: 寸法公差 ≤ ±0.006 mm、表面粗さ Ra ≤ 0.9 μm、サイクルタイム約20%短縮（前世代比）、小さな形状での再現性の高い精度ときれいなエッジ

技術仕様

• 型式: DK7725M
• シリーズ: DK77M Series
• 最大ワークサイズ: 500 × 400 mm
• 移動量 (X × Y): 320 × 250 mm
• 最大荷重: 250 kg
• マシンボディ: HT300鋳鉄（コンパクト、剛性）
• 制御: フル5軸CNC
• リニアガイド＆ボールねじ: Taiwan Shangyin高精度コンポーネント
• 推奨ワイヤー: 高精度モリブデン線（事例では0.18 mm）
• オプション装備: 自動ワイヤー穿通システム、ワイヤー張力安定装置、ワーク冷却モジュール、耐電解コントローラ
• ソフトウェア: CAD/CAMネスティングおよびインテリジェント切削パスソフト
• 事例での典型公差: ≤ ±0.006 mm
• 事例での典型表面粗さ: Ra ≤ 0.9 μm
