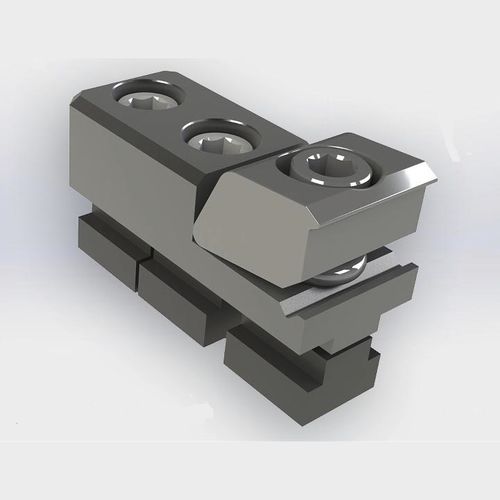

機械式クランプ装置 Heavy Duty™ T-Slot

機械加工用Tスロット用空中

Heavy Duty™ Tスロットクランプは、 付属の3つのTナットと 取り付けネジを使用してTスロットテーブルに取り付けるためのものです。 各Tナットは、 摩擦を追加するために当社の炭化タングステンコーティングでコーティングされています。 HD Tスロットクランプ は、当社の大型M12 Pitbull® クランプ（50,000ポンド/12,000N）またはOK-VISE® DKモデル クランプ（20,000ポンド/89,000N）で使用するように設計されています。 使用目的: 1. T スロット 2 に T ナットが浮くまで、 2 本の背面取り付けネジとクランプネジを手で締めます。 ワークピースまでクランプをスライド させます 3. 背面の取り付けネジ2本を締めます 110 フィート/ポンド (150 N.m.) 最大 4. 部品110フィート/ポンド (150 N.m) を保持するためにクランプを締め、 特殊組立用最大付属の金具:(3) 16mm Tナット、炭化タングステンコーティングミディアムグリット (2) Tナット用M12X35mm SHCS (1) M12X45mm SHCSクランプネジ (1) M12Bull® 用 (1) シングルウェッジOK-Vise® 用 X40mm SHCS (1)ダブルウェッジOK-Vise® で使用するためのM12X50mm SHCS
