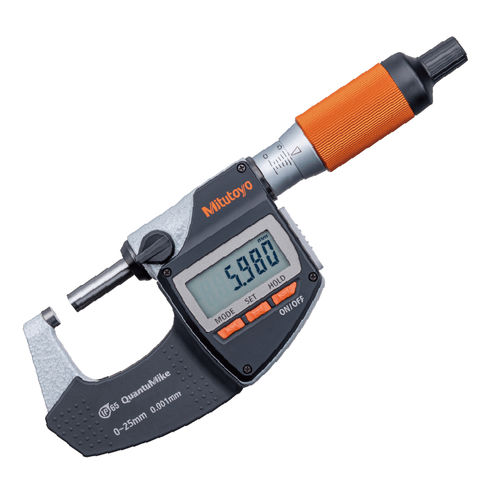

電子マイクロメーター QuantuMike MD-E

外部業務用デジタル

概要
Mitutoyo QuantuMike MD-E は、高速・高精度の Digimatic マイクロメータで、測定サイクル時間の短縮と産業環境での信頼性ある動作を目的に設計されています。ワークの接近・離脱時間を短縮し、測定の再現性やデータ統合を支援する機能を備えています。

主な特徴

• 高速移動：シリンダー1回転あたりスピンドルが2.0mm進む（一般的なマイクロメータ：0.5mm）、迅速な測定を可能にします。
• ラチェットタンブリ機構：片手で安定した測定が可能。タンブリとスピーダーの両方でラチェット動作が作動し、一定の接触力を確保します。
• 接近速度警告機能：過度な接近速度を検知して警告を出し、ワークとの衝突回避を支援します。
• 公差判定・計算機能：合否を示す視覚的表示と、測定結果から加工機用補正値を算出する計算機能を備えます。
• 防水・防塵：IP65に準拠し、切削液の飛散などがある環境でも信頼して使用できます。
• 双方向Digimatic通信：Digimatic d1/d2（出力）およびDigimatic S1（入出力）に対応し、測定器管理や検査システムとの連携が可能です。
• 大型表示：本体サイズを大きくせず表示領域を拡大し、視認性を向上させています。

性能／操作性
MD-E は測定サイクル時間と作業者間のばらつきを低減します。高い送り速度と機械的制御（接近速度警告、ラチェット）により、多量生産品の検査や経験の浅い作業者でも効率的に検査が行えます。データ出力は自動検査フローや品質管理システムとの統合を容易にします。

利用者の印象
作業者は、高い送り速度とラチェットによる扱いやすさが検査スループットの向上につながると報告しています。接近速度警告は測定の接近方法や押さえ圧の標準化に寄与し、検査者間のばらつきを低減します。

技術仕様

• モデルファミリ：QuantuMike MD-E
• タンブリ1回転あたりのスピンドル移動量：2.0 mm（一般的に0.5 mm）
• 測定機構：Digimatic 電子マイクロメータ（Digimatic 出力／通信）
• ラチェットタンブリおよびスピーダー：あり
• 接近速度警告：あり
• 公差判定：合否の視覚表示
• 計算機能：加工機用補正値の算出
• 通信：Digimatic d1/d2（出力）、Digimatic S1（入出力）対応
• 保護等級：IP65
• 表示：本体サイズを大きくせず表示領域を拡大
