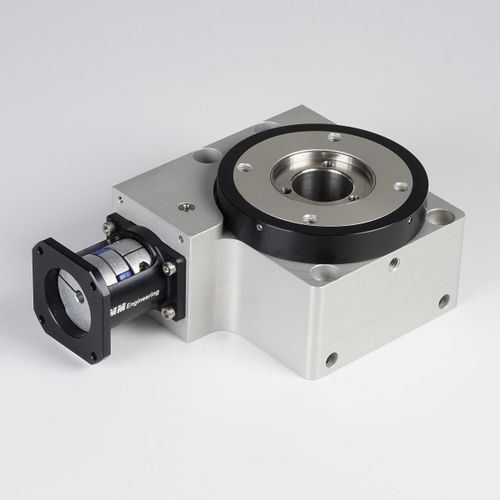

ステッピングモーター付き円テーブル MDT 36012-HP-I45-AK

横型ウォームギア

モータロータリーテーブル同軸ドライブ（モータなし）MDT36012-HP-I45-AK-B SKU：MDT36012-HP-i45-AK-B ギア比：45:1 効率：0,60 バックラッシュ：< 0,1° ラジアルクリアランス：< 0,02ミリメートル パーマ。出力トルク M1：3Nm、モータ パーマに依存しています。傾きモーメント M2：3Nm 最大入力回転：600 U/分 標準ステップモータ（Nema 17、□42mm） 機能の追加に適した： モータロータリーテーブルは、NEMA 17（□42mm）ステップモータで配置され、 必要な入力トルク：0,15Nm 最大入力回転：600U/分 最大デューティサイクル：100％ 性能： ケースとロータリーディスクは陽極酸化アルミニウム 中空シャフトで作られた巨大なスルーボア 低バックラッシュウォームギアの ねじり剛性爪カップリングは、 近接スイッチを介して可能な 回転可能な位置決めリングを介して振動を低減トルク伝達位置要求のために自由に調整可能な位置決めリングリクエスト このチャートは、回転軸を中心としたモーター回転テーブルの剛性を検出します。 たわみは、回転軸の周りのトルクM1（最大3 Nm）に依存する。 バックラッシュは、たわみに依存しないと考えられる。 トルクが常に同じ方向に作用する場合、たわみを考慮する必要があります。 交互にひずみの場合、たわみとバックラッシュを追加する必要があります。
