ステッパモータ付き回転台 MDT360150-SG-I48-AK横型縦型傾斜

ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
ステッパモータ付き回転台
お気に入りに追加する
比較検索に追加する
参考価格

特徴

操作
ステッパモータ付き
設定
横型, 縦型, 傾斜

詳細

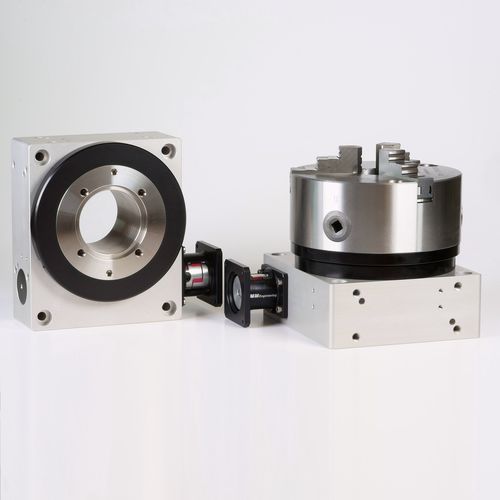

ステッピングモータ付きロータリーテーブル MDT360150-同軸ドライブ-モータなし-モータ付き-モータと制御付き SGシリーズMDT360150のステッピングモータを備えた新しい大規模で強力なロータリーテーブルは、ほぼバックラッシュフリーのウォームギアを提供します。 これらの製品は、小型の前身モデルよりも正確に電動化された重くて複雑な部品を配置するのに理想的です。 ロータリーテーブルは、Nema 23(□ 56mm)ステッパーモータによって駆動されます。 角度とコンパクトなデザインは、さまざまな用途や用途を開きます。 調整可能な位置決めリングにより、取り付けられた部品に対して回転基準点を個別に決定することができます。 中空シャフトの大きなボアはまた、ステッピングモータ回転テーブルによって大きな導体断面を実装することができます。 機能: •ステッピングモータによる位置決めNema 23(□ 56mm) •必要な入力トルク:アイドリング用0.15 Nm •最大。 入力速度:600回転 ・最大。 デューティサイクル:100% 実行: •ステンレス鋼製のターンテーブルと中空シャフト •陽極酸化アルミニウムハウジング •プリロードされた低バックラッシュウォームギア •クロスローラーベアリングは非常に高い傾きモーメントを可能にする •振動減衰トルク伝達のためのねじり剛性の爪カップリング •近接スイッチ 剛性図を介して必要に応じて位置照会可能 (写真参照): この図は、回転軸の周りのステップモータと回転テーブルの剛性を説明しています. たわみは、回転軸の周りのトルクM1(最大30Nm)に依存する。

---

カタログ

この商品のカタログはありません。
