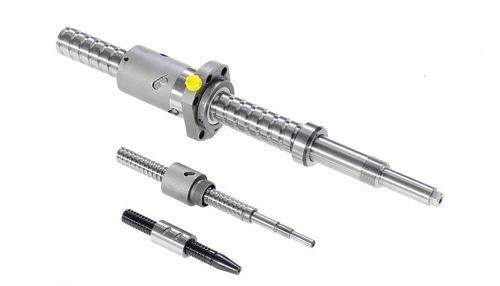

金属製ボールねじ

精密高性能高荷重用

概要
さまざまな業界の機械メーカー向けに設計された柔軟な設計。これらのボールねじは、直径、ピッチ、長さを調整可能で、用途に応じた要件に対応します。

利点と特長

• ISO 3408 クラス: 1、3、5、7
• 直径範囲: 12 mm (0.47")〜100 mm (3.93")
• ピッチ: 1.5 mm (0.06")〜80 mm (3.14")
• 最大長さ: 最大 6200 mm (244")
• 許容荷重:
  • 動的荷重: 最大 1450 kN
  • 静的荷重: 最大 3300 kN
• 加速度対応: 10〜30 m/s²
• 単始動および多始動タイプを用意

ボールねじとは？
ボールねじは、ねじ軸（スクリュー）と、内部ねじを持ち循環するボールを含むナットで構成される転がり要素システムです。ナット内を転がるボールの戻りは、1つまたは複数の帰還要素（ボールリターン等）によって行われ、低摩擦の直線運動を可能にします。複数のねじ溝をボールが走行する点でベアリングに類似しています。

仕様／技術データ

• ISOクラス: 1、3、5、7
• 直径: 12 mm〜100 mm (0.47"〜3.93")
• ピッチ: 1.5 mm〜80 mm (0.06"〜3.14")
• 最大長さ: 最大 6200 mm (244")
• 動的許容荷重: 最大 1450 kN
• 静的許容荷重: 最大 3300 kN
• 加速度: 10〜30 m/s²
• バリエーション: 単始動および多始動
