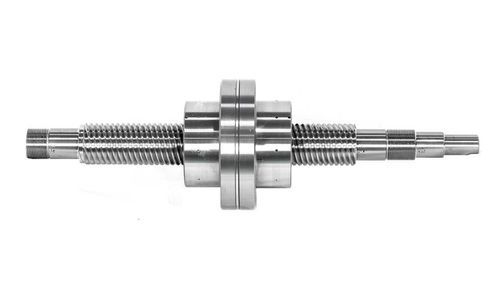

プラネタリーローラーねじ

重荷重

概要
多用途に対応する高精度
Moogは、幅広い市場と高要求の動作制御用途向けに、カスタム設計の高精度プラネタリーローラースクリューを30年以上にわたり設計・製造しています。

利点と特徴

• ISO3408 クラス1-3
• 直径 15 mm [0.6 in] から 100 mm [3.93 in]
• ピッチ 2 mm [0.08 in] から 42 mm [1.65 in]
• 長さ 最大 4000 mm [157.5 in]
• 耐荷重:
  • 動的 最大 1250 kN
  • 静的 最大 3500 kN
• 加速度 最大 40 m/s²
• 噛み合うねじ山数: 5–6

プラネタリーローラースクリューとは？
プラネタリーローラースクリューは、ねじ軸（スクリュー）と内ネジを持つナットから構成され、ナット内部に複数のロール（ねじ山を持ち端部に歯車状の歯を備える）が配置された転動要素システムです。ロールはスクリューとナットに噛み合い、ナットの両端に取り付けられた2つの制御ギアリングにより軌道運動が案内されます。プラネタリーローラースクリューはボールねじと同様に転動要素の装置ですが、ボールねじに特有のボールの存在に制約されません。

表面処理と仕上げ
すべての製品に対して、以下の目的に応じた特殊な表面処理および仕上げが利用可能です：

• 防食処理
• 耐性向上（航空宇宙・モータースポーツ用途に適合）
• 摩擦低減による摩耗低減と寿命延長

短納期イニシアチブ
Moogはカスタムのプラネタリーローラースクリューに対する短納期イニシアチブを提供しており、業界で最も一般的に使用されるサイズ（直径15 mm〜39 mm）を在庫しています。工場出荷でわずか6週間で出荷可能です。

追加の利点

• 特定の性能要件を満たすためにカスタマイズ可能（少量生産も対応）
• 設計および性能における最大の柔軟性
• 優れた回転特性により、非常に静かで低振動の動作
• 高速で高稼働率の機械向けの高い加速能力
• サーボドライブ、サーボモーター、サーボコントローラ等、Moogの補完的な電機機械製品・システムと組み合わせて使用可能
• 高度なノウハウと顧客との緊密な連携による要求の高いソリューションの実現

特性 / 技術仕様

• 規格: ISO3408 クラス1-3
• 直径範囲: 15 mm〜100 mm（短納期の一般的なサイズ: 15 mm〜39 mm）
• ピッチ: 2 mm〜42 mm
• 最大長さ: 最大 4000 mm
• 動的許容荷重: 最大 1250 kN
• 静的許容荷重: 最大 3500 kN
• 最大加速度: 40 m/s²
• 荷重を担うねじ山数: 5–6
• オプションの表面処理: 防食、耐性向上、摩擦低減
• 設計および性能のカスタマイズオプション
