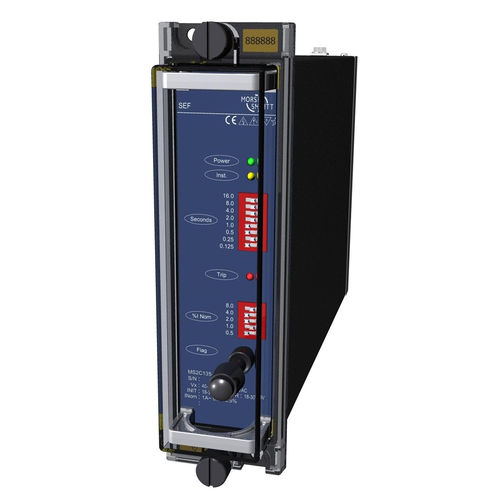

過電流保護継電器 MS2C139

2NO単相パネル取り付け用

回転機械のベアリング絶縁が故障すると、機械の不対称性のためにシャフトの端部の間に誘導される電圧が軸受に損傷を与える可能性のあるシャフト電流を生成します。 損傷のレベルは、シャフト電流の大きさと持続時間によって異なります。 したがって、1A 以下のシャフト電流を検出できる高感度な保護を提供することが望ましい。 シャフト電流測定原理により、シャフト電圧測定や振動監視よりも敏感な保護が可能です。 振動モニタは、ベアリングの損傷が発生した後にのみ動作します。 シャフト過電流保護リレータイプMS2C139を特殊な電流変圧器と一緒に適用することにより、機械をトリップすることができ、ベアリングが損傷する前に決定されたベアリング絶縁破壊の原因。 シャフトの電流トランスが機械からの大きな基本的なリーク束にさらされる場合、50Hz 成分の除去が重要です。 MS2C139リレーは、シャフトの過電流の150Hz 成分を監視することによって、この問題を克服するために使用することができ、In の 0.1% の最小設定感度で利用可能です。 50Hzの基本周波数を監視する場合は、MS2C138モデルを指定する必要があります。
