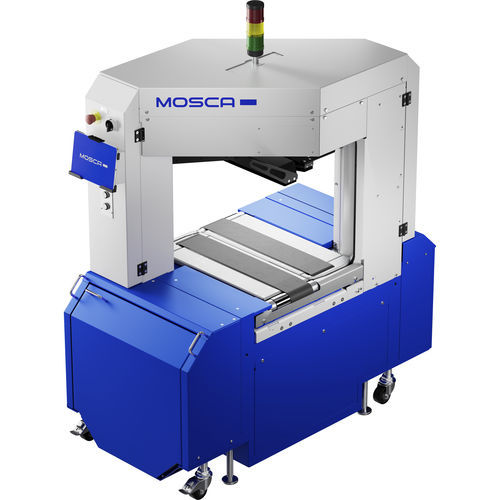

全自動バンド掛け機 SoniXs TRI-Connect

バンド掛け機用ポリプロピレンストラップ用包装産業用

製品概要
完全自動インラインストラッピングマシン SoniXs TRI-Connect は、梱包物を回転させずに搬送方向に沿って縦掛けのストラップを掛けます。新聞やグラフィック製品のように、横掛けと縦掛けを組み合わせる工程に適しています。標準装備は SoniXs 超音波シールユニット（Standard-6）と統合 WebHMI。光電センサやインターフェース信号による自動レシピ切替に対応。オプションで Mosca クラウドやオープン OPC UA による遠隔監視とシステム統合が可能です。

主な特長

• 完全自動のインライン縦掛けストラッピング（製品回転なし）
• SoniXs 超音波シールシステム（Standard-6）
• WebHMI 統合による機械データ表示と操作支援
• Mosca クラウドおよび OPC UA インターフェース（オプション）
• 光電センサ／インターフェース信号による自動レシピ切替

標準機能

• SoniXs Standard-6 超音波シールユニット
• 搬送方向に平行な縦掛けストラップ、製品を回転させない方式
• ベルト経路部品への最適なアクセスと工具不要での分解
• 上流・下流機器への無電位接点
• コンベヤ速度無段階可変 0.1–1.0 m/s
• ATR — 自動サイクル制御
• ユーザーグループ分け対応の直感的な WebHMI
• 省エネ型電気機械式押え装置
• 操作パネルのデジタル表示による簡易操作
• CE マーキング（適合宣言付き）
• 非常に低い消費電力

オプション

• Mosca クラウド / デジタルサービス
• OPC UA インターフェース
• 梱包高さ検出による自動テンション調整（製品認識オプション）
• ダブルディスペンサーによる全自動リール交換
• 入口・出口の安全スプリングローラ
• センサや信号による梱包寸法への自動調整
• 入口/出口での信号交換の可変割当
• 製品レシピによる製品依存設定
• Wi‑Fi モジュール搭載タブレット操作（ユーザーグループ管理）
• 特別なコンベヤ高さの対応（要相談）

消耗品 / テープ仕様

• ポリプロピレン（PP）ストラップ対応
• PP 幅：5 mm ～ 9 mm
• PP 厚さ：0.40 mm ～ 0.55 mm
• ストラップコイル芯径：200 mm
• ストラップコイル芯長：190 mm

デジタル化

• 統合 WebHMI による稼働率、品質、生産量の表示
• Mosca クラウドでの遠隔アクセスと監視（オプション）
• システム統合用のオープン OPC UA インターフェース
• WebHMI / タブレット操作、Wi‑Fi、ユーザーグループ別アクセス

サービス
グローバルサービスネットワークと OneService コンセプト：技術サービス、保守、部品、トレーニングを提供し、高稼働と一貫した品質をサポートします。

技術仕様

• 機種：SoniXs TRI-Connect
• シールシステム：SoniXs Standard-6（超音波）
• 動作モード：完全自動
• 処理能力：最大約 37 個/分（アプリケーションに依存）
• コンベヤ高さ：700 mm ～ 870 mm（目安）
• フレーム有効寸法（例）：500 mm x 500 mm（幅 x 高さ）
• 対応テープ：PP（ポリプロピレン）
• テープ幅：5 mm ～ 9 mm
• テープ厚：0.40 mm ～ 0.55 mm
• コイル芯径：200 mm
• コイル芯長：190 mm
• 電源電圧：100–240 V、50/60 Hz、1L+N+PE（他電圧は要相談）
• 消費電力：約 0.3 kW（構成により異なる）
• 重量：約 450 kg
• オプション：Mosca cloud、OPC UA、自動リール交換、製品認識、WebHMI/タブレット
