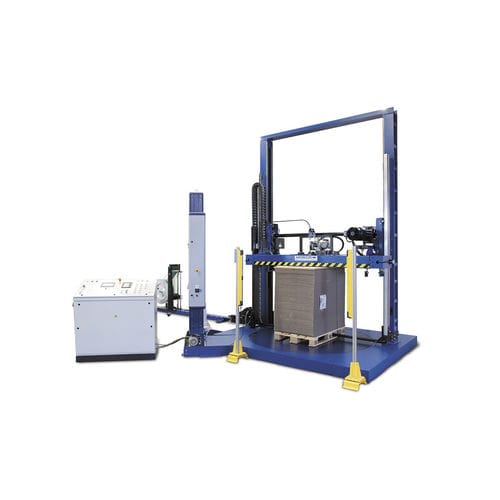

OverviewKZV-111 Combi は、回転台式のストレッチラッパーを統合した自動パレット結束機です。結束とラップを一台に統合したコンパクトな包装システムで、小規模なパレット処理を屋外条件でも確実に処理できるよう設計されています。パレットは最大4回まで結束でき、その後設定に応じてラップが施されます。上部にある軽量化された SoniXs ユニット(約30 kg)はクイックリリースで固定され、工具無しでの取り外しが可能です。可動式の舌(ガイド)によりパレット桟間での最適な結束を実現します。
Key features- 自動パレット結束機
- SoniXs 上部結束ユニット(取り外し可)
- 高効率の電動駆動
- PP および PET バンド対応
- プリストレッチ機構付き回転台式ストレッチラッパーを統合
Standard features- 上部取付け結束ユニット
- 1 台の SoniXs ユニットと 1 個の垂直バンドガイド
- パレット桟間でバンドをガイドする可動ガイド舌
- 1 列柱構造:最大 2,000 mm
- 2 列柱構造:2,000 / 2,400 mm(押圧力対応)
- ストレッチラッパーの仕様:
- 回転台直径:1,800 mm または 2,200 mm
- 回転台の耐荷重:最大 3,000 kg(押圧力含む)
- 処理可能な最大パレット寸法は回転台サイズによる
- 最大積載高さ(パレット含む):2,400 mm
- 高さ検出:光電センサー
- プリストレッチ:最大 250 %
- 回転台は起動位置で停止
- 12 種類のラッププログラム
- バージョン:
- KZV-111 — 回転台 Ø 1,800 mm
- KZV-111-20-P20 — Ø 1,800 mm 回転台、最大締圧力 20,000 N(2 列柱)
- KZV-111-24-P20 — Ø 2,200 mm 回転台、最大締圧力 20,000 N(2 列柱)
Options- 3 段式シグナルライト(バンド終端事前検出機能付き)
- バンド張力補償付き HL ユニット(最大 4,200 N)
- 取付けレール
- 永久潤滑装置
- サービス用ロック装置
- 保護格子
Application videos (examples)- 結束とラップの工程 — 適用例:段ボール
- 結束とラップの工程 — 段ボール(角保護材使用)
Consumables / Packaging material- PP バンド:例 幅 12 mm;厚さ 0.80 mm
- PET バンド:幅 9.50 mm – 12.50 mm;厚さ 0.54 mm – 0.66 mm
- バンドコイルの芯径:406 mm
- ストレッチフィルム:ロール高さ max 500 mm;ロール直径 max 250 mm;芯径 76 mm;プリストレッチ最大 250 %
Additional notes- 結束とラップを一台で行うことで、複数機械からなる長い生産ラインを置き換え、設置面積を削減できます。
- 上部の SoniXs ユニットは工具無しで取り外して保守が可能です。
Technical specifications- モデル:KZV-111 Combi
- ブランド:Mosca
- 機能:回転台式ストレッチラッパーを統合した自動パレット結束機
- サイクルタイム:二重結束+ラップ 約 75 s;四重結束+ラップ 約 120 s
- バンド張力:200 N〜2,500 N(無段階調整)
- 結束材:PP(例 12 mm × 0.80 mm)、PET(9.50–12.50 mm;0.54–0.66 mm)
- バンドコイル芯径:406 mm
- 回転台直径:1,800 mm または 2,200 mm
- 回転台耐荷重:最大 3,000 kg(押圧力含む)
- 最大積載高さ(パレット含む):2,400 mm
- 高さ検出:光電センサ
- ストレッチフィルムロール:高さ max 500 mm;直径 max 250 mm;芯径 76 mm;プリストレッチ最大 250 %
- 電源:400 V、50 Hz、3L+N+PE(他電圧は要相談)
- 消費電力:約 3 kVA(KZV-111)、2.4 kVA(ラッパー)構成による
- 質量(概算):約 1,200 kg(結束機);約 1,000 kg(ラッパー)
