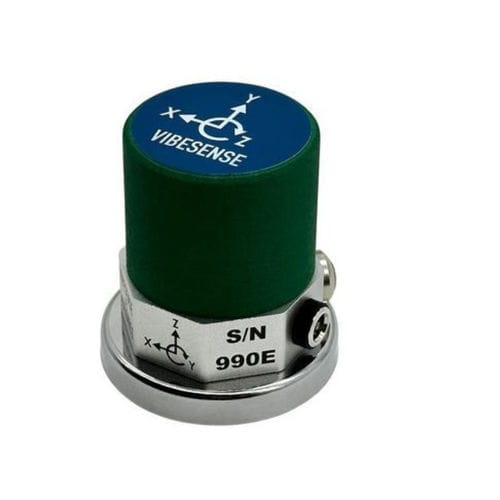

3軸加速度計 VibeSense Tri-Axial

MEMS電気内蔵型ワイヤレス

概要
VibeSense Tri-axialは、回転機械や産業設備の状態監視用に設計された、充電式の無線三軸加速度計です。MEMS三軸加速度計とFFT、RMS、ピーク検出を行うオンボードプロセッサを内蔵しています。Bluetooth Low Energyによりモバイル接続でケーブルレスのデータ収集が可能です。サンプリング周波数やデータブロックサイズを設定できる生データ記録に対応し、現場診断や予知保全に適しています。

主要仕様

• 加速度計タイプ：MEMS三軸
• 測定範囲：±40 g
• 周波数範囲（±3 dB）：1–1000 Hz
• 共振周波数：5500 Hz
• ADC：16ビット；サンプリングレート：500–4000 Hz
• データブロックサイズ：256–4096サンプル
• 無線：Bluetooth Low Energy；伝送距離：最大約30 m（98 ft）
• 防護等級：IP66；動作温度：-20～60 °C（-4～140 °F）
• バッテリー：充電式Li‑Po、約80時間；充電時間：3～4時間
• 重量：72 g（0.16 lb）；取付：1/4-28ネジ

ソフトウェア (VibraTestPro) - 主な機能

• iPhone/iPadアプリによりモバイル端末を携帯用振動解析器に変換
• 波形およびFFTスペクトルのリアルタイム表示
• ISO 10816準拠の振動危険度メータとインタラクティブ表
• ISO 10816-3準拠またはカスタム閾値による危険度テスト
• RMS、全体RMS、主要周波数および上位5ピークのレポート
• 自動ピーク検出と手動ピークカーソル；ハーモニックおよびサイドバンドカーソル
• 2チャネル同時表示；速度と加速度の読み取り；メートル法とヤード・ポンド法の単位
• 生データ記録（サンプリング率と長さを設定可能）；CSV/WAVでのエクスポート
• Plant–Machine–Test Point構造；機器画像やテストノートの保存
• 回転機械の状態監視向けにMotionics VibeSenseセンサをサポート

同梱物

• 1x VibeSense Tri-axial振動解析器
• 1x 1/4-28加速度計取付ネジ
• 1x 保護用キャリングケース
• 1x iOS & iPad用VibraTestProアプリ
• 二極85 lb磁気ベース（オプション）
• 円形磁気ベース（オプション）

技術仕様

• MEMS三軸加速度計
• 測定範囲 ±40 g
• 周波数応答 1–1000 Hz（±3 dB）
• 16ビットADC；サンプリングレート500–4000 Hz
• データブロックサイズ256–4096サンプル
• オンボード処理：FFT、RMS、ピーク検出
• 接続：Bluetooth Low Energy
• バッテリー：充電式Li‑Po、約80時間；充電時間3–4時間
• 防護等級：IP66
• 動作温度：-20～60 °C（-4～140 °F）
• 重量：72 g（0.16 lb）；取付ネジ：1/4-28
