デジタルシグナルコンディショナー WiMER3

USB接続単一チャネル組み込み式

概要

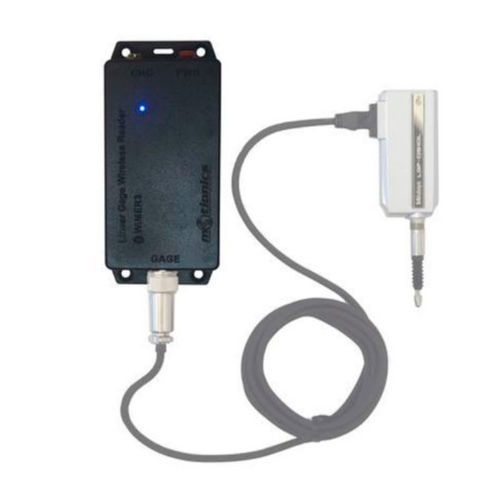

送信機のみ、ゲージは含まれません。WiMER3 は内蔵充電式バッテリーを備えた Bluetooth Low Energy（BLE）送信機で、90°位相差および差動方形波出力を持つ Mitutoyo のリニア LVDT ゲージ向けに設計されています。WiMER3 は iPhone、iPad、Android デバイス、Windows PC（PC で使用する場合は USB Bluetooth ドングルが必要）へ計測値をワイヤレスで送信します。外部の信号コンディショナは不要になります。

対応 Mitutoyo LVDT モデル

• 542-156, 157, 158, 161, 162, 163, 164, 165, 166, 171, 172, 173, 174, 175, 176
• 542-181, 182, 204, 222, 223, 224, 230, 244, 262, 264, 270, 401, 421, 612, 613
• その他

クラウド遠隔読み取りオプション
WiMER3 はブラウザベースの IoT プラットフォームである MultiGage Cloud と連携します。BLE ゲージを MultiGage Cloud ゲートウェイに接続することで、どこからでもリアルタイムの読み取り値や履歴を確認できます。マルチセンサー接続、カスタムダッシュボード、スマートアラートと通知、読み取り履歴、リモートセンサー制御、Treemap や地図表示、サマリ表示などの解析ツールを提供します。MultiGage Cloud はサブスクリプションベースです。

ソフトウェア
iOS
MultiGage for iOS は複数の WiMER3 デバイス接続をサポートし、iPhone や iPad で計測値をワイヤレスで読み取り・記録できます。Apple Watch 用コンパニオンアプリにより手首で読み取り値を表示し、記録の開始／停止が可能です。

Android
MultiGage for Android は Android スマートフォン／タブレットで複数デバイスの接続を可能にし、ワイヤレスでの計測記録に対応します。

Windows
MultiGage for Windows は USB Bluetooth ドングルと併用することで、複数デバイスの読み取り値を任意の Windows PC（Windows 7 以降）へストリーミングします。

LabVIEW
LabVIEW 互換性は、デバイスのスキャン、接続、データ収集をサポートする Dial Reading VI により提供され、カスタムアプリケーションの開発を支援します。

同梱品

• WiMER3 本体 x1
• USB 充電ケーブル x1
• USB 電源アダプタ x1
• ユーザーマニュアル x1
• BLE ドングル（オプション、PC 使用時に必要）
• 延長保証（オプション）

ドキュメント（入手可能）

• パンフレット
• ユーザーガイド
• 製品総合カタログ
• MultiGage パンフレット
• フライヤー

主な仕様

• 寸法: 4.09 x 2.20 x 0.91″
• 測定範囲: 0.39″ / 10 mm（リニアゲージに依存）
• 分解能: 0.000005″ / 0.0001 mm（リニアゲージに依存）
• 無線データレート: 10 Hz
• 送信範囲: 屋内最大 33 ft / 10 m、屋外最大 100 ft / 30 m
• 動作温度: 32 ～ 122 °F
• バッテリー: 2500 mAH 充電式
• バッテリー持続時間: 30 hr
• 充電: 5 VDC USB
