発熱性熱量測定式試験装置 HRC

バッテリー用材料

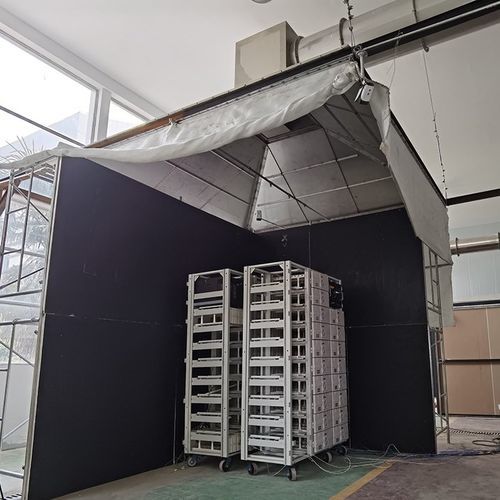

熱放出カロリメトリー（Heat Release Calorimetry）は、試験片が指定された火炎点火を受けたときの特定の試験応答を測定することにより、材料の燃焼挙動を決定する手段を提供する。 試験は、6000mm×6000mmの大きさの開口排気フード内で、換気の良い状態で実施される。測定には、熱と煙の放出速度、放出される総熱量、放出される煙などが含まれる。 排気フードとダクト - 床上に6m×6mのステンレス製フードを設置。 - このフードで燃焼ガスを集め、上部のプレナムチャンバーで排気管に送る。 - サイドスカートは、煙の捕集を向上させるためにフードの縁の下に設置され、1100℃までの温度に耐えるグラスファイバークロス製である。 - 排気管の直径は1200mm、長さは直径の8倍。 - フードとダクトは60,000m3/h以上の排気システムに接続されています。 計器部 - 熱電対、差圧変換器、サンプリングプローブ、白色光システムを装備した計装セクションが排気ダクトの末端に設置されている。 - 排気ダクトで使用される流量センサーは双方向プローブで、プローブは316ステンレス鋼製です。 - 圧力トランスデューサーは少なくとも（0-200）Paのレンジと±2Paの精度を持ち、圧力トランスデューサー出力の90％の応答時間は1s以下である。 - 温度測定用オメガKタイプ熱電対を3個装備、24AWGワイヤーゲージ、測定範囲は1000度まで、精度は±0.75%。
