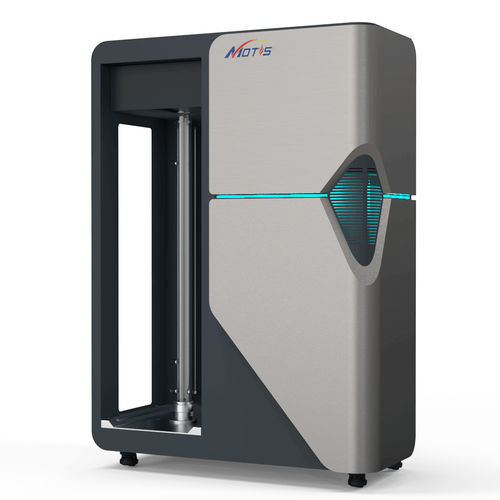

速度試験装置 EFS

自動バッテリー用燃焼

ISO817附属書Cに準拠したガス燃焼速度試験装置は、冷媒やリチウムイオン電池の熱暴走ガスなど、空気と混合された可燃性ガスの燃焼速度を、人工的に再現したガスで試験して測定するために使用されます。 タンク内で可燃性ガスと空気をあらかじめ混合し、均質な可燃性ガスと空気の混合ガスを内径40mmの1200mmガラス管に導入し、ガラス管の下部位置に取り付けた電極で点火する。炎は下端から上端に向かって伝播し、火炎前面での伝播速度は一定である。管内の火炎伝播の様子は高速度カメラで記録され、その画像はコンピュータに転送され、火炎伝播速度の測定や火炎前面面積の算出に利用される。可燃性ガスの燃焼速度(Su)は、消費された混合気の体積をフレーム表面積で割ることによって求められる。 ガス燃焼速度試験装置は次のように構成されている。 - 高温抵抗燃焼管、直径40mm、長さ1200mm、耐圧0.1MPa以上。 - 10Lプレミックスチャンバー、耐圧1MPa以上。 - 圧力測定システム、測定範囲-0.1～0.3MPa、精度0.05%F.S.以上。 - 圧力リリーフポート装置とガス分配用特殊電磁弁を装備、電磁弁の耐圧は1.6Mpa以上、応答速度は10ms以上。 - Kタイプ絶縁熱電対、直径1.6mm。
