計算ソフトウェア モジュール NCSIMUL Optitool

後処理NC後処理用機械加工プログラミング

概要
NCSIMUL Optitool は切削条件を解析し、空切削を低減し、送り速度を最適化して、最適な切削戦略の作成を支援します。本モジュールは生産サイクル時間を短縮し、切削工程を改善し、将来の用途向けに最適化された Gコード ファイルを迅速に生成できるようにします。

主要機能

• プログラムのサイクル時間を短縮し加工品質を向上させる工具長最適化
• アプローチ／リトラクトの動作パラメータを定義し、非切削動作を最小化して高速／急速送りの活用を最大化することで空切削を低減
• 複数条件検索により、1 本または複数の NC プログラムと工具に対して工具経路区間ごとの切削条件を解析

工具長最適化

• プログラムの作業サイクルを短縮
• 加工品質を向上
• 工具のたわみやホルダ、アタッチメント、延長器との衝突リスクを低減
• 工具支持体との衝突を防ぎ、工具のたわみを抑制

空切削の最適化
アプローチおよびリトラクトの動作パラメータを定義して空切削を最小化し、高速での急速移動や作業送りの利用を最大化することでサイクル時間効率を改善します。

切削条件の解析

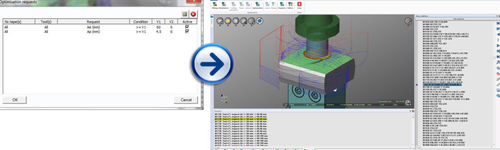

複数条件検索機能により、定義した切削パラメータに基づいて選択した工具について 1 本または複数の NC プログラムを解析できます。NC プログラムを変更することなく、Optitool は工具径で設定可能な軌跡区間を特定し、ユーザー定義の切削条件に合致しない箇所を検出します。

切削条件の設定

• 必要な切込み深さ・切込み幅に基づき送りと主軸回転数を最適化 (Ap, Ae)
• 戦略ベースの最適化をサポート（工具寿命、最大送り、仕上がり粗さ目標など）
• 社内の TMP（Tool/Material/Parameter）知見を保存・再利用し、現場ノウハウを NC プログラムの最適化に適用
• Hexagon TMP のノウハウに基づき、作業ゾーンとして TMP の概念を組み込む

特長 / 技術仕様

• 製品種別：切削条件最適化に特化した NCSIMUL Machine 用ソフトウェアモジュール
• 主な機能：工具長最適化、空切削低減、送り最適化、切削条件の多条件解析
• 統合：NCSIMUL Machine 環境および NC プログラムデータセットと連携し、プログラムの変更を必要としない
• 最適化基準：Ap（切込み深さ）、Ae（切込み幅）、送り、主軸回転数、工具寿命、粗さ、最大送り制限
• ユーザー設定：アプローチ／リトラクト動作の定義、カスタム TMP／作業ゾーンの保存、検索および戦略パラメータの設定
• 利点：サイクル時間短縮、加工品質の向上、衝突や工具たわみのリスク低減、最適化された Gコード の迅速な生成
