シミュレーション用ソフトウェア モジュール NCSIMUL NCdoc

可視化データ生成および設備用製図機械加工プログラミング

概要

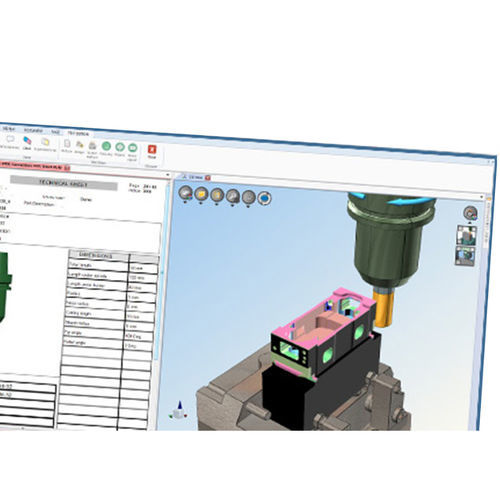

NCdoc は CNC オペレータ向けの指示書を作成するツールで、NCSIMUL Machine に統合されています。CNC オペレータや工場関係者は、NCSIMUL Player Synchro を介して現在の加工サイクルとリアルタイムに同期されたすべての指示書にアクセスできます。

自動生成される技術データ

• 迅速に CNC オペレータが必要とする技術シートを生成・編集します。
• 誤解のない 製造プロセスを確保します。
• CAM プログラマが使用する 3D 技術を活用：工具パラメータ、G-code、仮想マシン環境を統合した加工シミュレーション。

工具シート

• 識別子
• 部品一覧
• 設定一覧
• 工具の 3D ビジュアル

工程シート

• クランプ組立
• 主軸回転数、送り速度、工具補正データ

指示書

• ユーザーのニーズに基づくカスタマイズ
• 作業内容の記述（機械停止時の動作など）
• 加工履歴
• 作業チェックリスト

検査シート

• 測定種類
• 測定箇所の特定
• 公称値
• 関連許容差

NCdoc の特長

• ワンクリックで技術シートを編集・公開（自己点検、工具など）。
• 標準ドキュメントを使用して部門間のコミュニケーションを強化します。
• 現在の NC プログラムにリンクされたすべての技術シートにリアルタイムでアクセスできます。
• 明確で最新の指示により、加工中のエラーリスクを低減します（寸法情報の正確性）。
• データシート編集のためのスマートウィザード：自動入力、加工シミュレーションデータの自動収集（3D、サイクル時間、切削条件など）。
• 技術シートのライフサイクル管理（バージョン、リリース、変更履歴など）。
• 企業フォーマットでの事前定義済みカスタマイズ可能なドキュメントライブラリ。
• NCSIMUL Player による技術シートのリアルタイム同期。
• タッチタブレットまたはPCからのアクセス。

統合とワークフロー
NCSIMUL Machine に統合され、NC ドキュメントおよび現場のワークフローの一部として機能するよう設計されています。ワンクリックでの公開を提供し、NCSIMUL Publisher と併用することで企業向けの公開プロセスをサポートします。

技術仕様

• 統合：NCSIMUL Machine（アドイン）およびリアルタイム同期用の NCSIMUL Player Synchro。
• 出力：工具シート、工程シート、指示書、検査シート（上記参照）。
• データソース：3D ビジュアル、サイクル時間、切削条件、G-code、仮想マシン環境を含む加工シミュレーションデータ。
• 編集：自動入力のためのスマートウィザードおよび事前定義されたカスタマイズ可能なドキュメントテンプレート。
• ドキュメントライフサイクル：バージョン管理、リリースおよび変更履歴の管理。
• アクセス：タッチタブレットおよび PC インターフェース；機械サイクルと同期された現場でアクセス可能な指示書。
• 公開：ワンクリック公開；技術コンテンツ公開のために NCSIMUL Publisher と互換。
