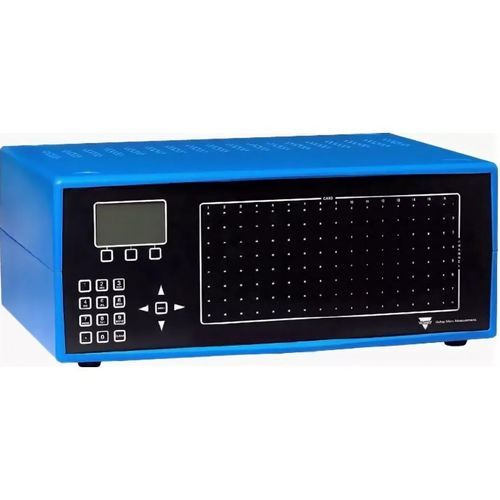

視覚測定システム MTS-7000

電子管キャリブレーション用

汎用データ取得・処理システム MTS-7000

概要：
MTS-7000は、スケールフルスケールの±0.05%の精度で静的および動的測定を行うために設計された汎用データ取得・処理システムです。各センサカードには24ビットA/Dコンバータが搭載され、分解能は0.5 µm/mです。アナログフィルタと柔軟なデジタルFIRフィルタの組み合わせにより平滑化が行えます。デジタルブリッジ選択により120 Ω、350 Ω、1000 Ωのロードセルを選択可能です。着脱式基準源を用いた自動校正が可能です。

主な特長：

• 最大16枚の入力カード、最大128チャンネルまで対応。
• 取り付け形態：19インチラックまたはデスクトップ版。
• ディスプレイ：白画面の64 x 128 LCD、LEDバックライト付き。
• LEDステータスパネル：チャネルごとに1つ、合計128個の赤/緑LED。
• イーサネット：IEEE 802.3、802.3u、10 Base-T、100 Base-TX、ハーフ/フルデュプレックス、自動ネゴシエーション対応。
• プロセッサ：250 MHz。
• メモリ：64 MB SDRAM。
• 動作環境：-10 °Cから+45 °C、結露なきこと（湿度最大90%）。
• 電源：11–32 V DC、最大30 A。
• 外形寸法：178 x 445 x 340 mm。

追加情報：
品番：データ取得・処理システム MTS-7000

技術仕様：

• 精度：フルスケールの±0.05%。
• ADC：センサーカードあたり24ビットA/Dコンバータ。
• 分解能：0.5 µm/m。
• フィルタ：平滑化のためのアナログフィルタと柔軟なデジタルFIRフィルタの組み合わせ。
• ブリッジ選択（デジタル）：120 Ω、350 Ω、1000 Ωのロードセル対応。
• 着脱式基準源による自動校正が可能。
• 最大チャンネル数：最大128（入力カード最大16枚）。
• ディスプレイ：LEDバックライト付き64 x 128 LCD。
• LEDステータスパネル：チャネルごとに1つ、合計128個の赤/緑LED。
• 通信：イーサネット（10/100 Base-T）、ハーフ/フルデュプレックス、自動ネゴシエーション。
• CPU：250 MHz；RAM：64 MB SDRAM。
• 動作温度：-10 °C〜+45 °C；湿度：結露なきこと、最大90%。
• 電源：11–32 V DC、最大30 A。
• 筐体 / 外形寸法：178 x 445 x 340 mm；取り付けオプション：19インチラックまたはデスクトップ。
