デジタルオシロスコープ U1600A

手持ち型2チャンネルUSB接続

説明

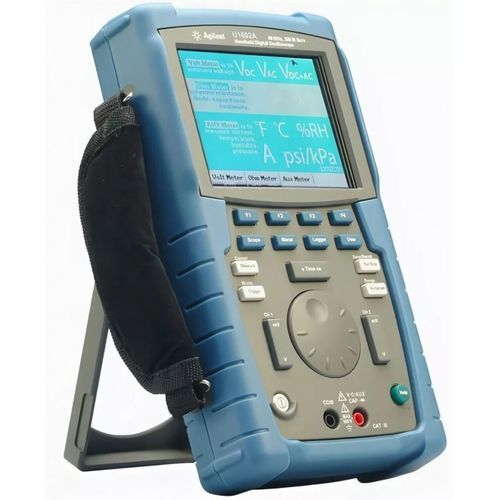

U1602A ハンドヘルドデジタルオシロスコープ（Agilent Technologies）は、2チャネルのオシロスコープ、真のRMSデジタルマルチメータ、およびリアルタイムデータロガーをコンパクトに統合した携帯型計測器です。産業現場や自動車整備での診断、保守、品質管理に適しています。

U1602A の主な特長

• 11.4 cm（4.5インチ）カラーLCDでチャネルを明確に表示
• 最大40 MHz帯域、拡張トリガ機能
• 最大200 MS/sのサンプリングレート
• チャネルあたり最大125,000ポイントのメモリ深度
• 真のRMS DMM、最大6000カウント、22種類の自動測定
• AC/DC電圧、抵抗、ダイオード/導通テストなど11のDMM内蔵機能
• 2チャネルの演算・スケーリング、FFT（複数ウィンドウ対応）
• PC Linkソフトと高速USB 2.0によるデータ転送
• 設定や波形を保存するためのオプションUSBメモリ
• 多言語ヘルプ機能

用途
U1602A は現場でのトラブルシューティング、設備の確認、定期保守向けに設計されています。チャネル演算やFFTにより時域・周波数域の信号を迅速に解析できます。内蔵の真のRMSマルチメータは、現場業務や生産試験に必要な迅速で正確な測定をサポートします。

オシロスコープ機能

• 長時間波形取得が可能な深いメモリ（最大125,000ポイント/チャネル）
• アクティブ信号に対する自動調整のAutoscale
• 2チャネル演算（加算、減算）およびFFT（矩形、ハニング、ハミング、Blackman‑Harris）
• カーソル測定による手動／自動のサンプリングポイント設定
• 22の自動測定を同時表示可能
• 拡張トリガ：差動、パルス幅、コード組合せ、ビデオ信号
• USB接続での取得・保存・ドキュメント作成用PC Link
• オプションのUSBメモリで信号や設定を保存/呼び出し（最大10件）

データロガーモード
データロガーモードでは、各種DMM測定の取得条件を設定し、設計検証やフィールドデータ収集のためにサンプルのシーケンスを作成して記録・結合できます。

仕様

• 機器種別：ハンドヘルド デジタルオシロスコープ + 真のRMS DMM + リアルタイムデータロガー
• 型番/シリーズ：U1602A（U1600Aシリーズ）
• ディスプレイ：11.4 cm（4.5インチ）カラーLCD
• チャネル数：2
• 帯域幅：最大40 MHz
• サンプリングレート：最大200 MS/s
• メモリ深度：125,000ポイント/チャネル
• マルチメータ：true‑RMS、最大6000カウント
• 自動測定：最大22種類
• 内蔵DMM機能：11機能（AC/DC電圧、抵抗、容量、ダイオード、導通、温度、電流等）
• 演算：2チャネルスケーリング、加算/減算、FFT（複数ウィンドウ）
• トリガ：差動、パルス幅、コード組合せ、ビデオ
• インターフェース：高速USB 2.0、PC Linkソフト付属、USBメモリオプション
• 保存/呼び出し：最大10波形/設定
• ヘルプ：多言語対応
• 入手可能性：在庫あり（供給元に確認してください）
