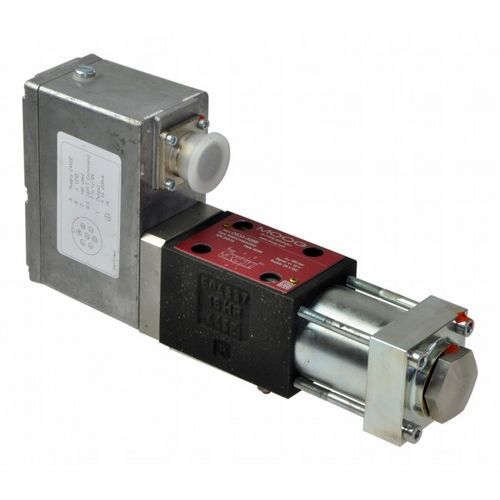

電気作動バルブ MOOG

電動式サーボドライブ調整

概要
MOOGのD633およびD634シリーズのサーボバルブは、コイルの直接制御と電気式位置フィードバックを備えたサーボバルブです。コイルはリニアモーターの固定アーマチュアを介して駆動され、スプール（弁芯）を油圧の中立位置から両方向に移動させます。制御信号がない場合、フラットスプリングがスプールを中立位置に保持し、停電時に定義された安全位置を確保します。電子部はコンパクトで一体化されたユニットで、スプール位置を閉ループで制御するとともに、パルス幅変調（PWM）による効率的なリニアモーター駆動を実現します。想定される制御信号タイプを使用する場合、追加のインターフェースは不要です。

特長

• 位置、速度、力、または作動流体の流量を制御するシステムにおいて、第3/第4作動口モードおよび2x2ダブルフローモードで使用可能。
• 取付寸法：DIN 24340、CETOP 3、CETOP 5に準拠。
• 永久磁石式リニアモーターによる高い推力。
• 第1段の油圧制御カスケードが不要になり、非生産的な損失を最小化。
• 停電時（例：ケーブル断線や非常停止）にはフラットスプリングがスプールを確実に中立の安全位置へ復帰。
• 動特性は供給圧力に依存しない。
• 保護等級IP65（推奨される電気コネクタ対向部使用時）。
• 低ヒステリシスで高感度。
• 接続誤りや許容値を超える制御信号に対する保護。
• 負荷位置に合わせた電気的ゼロ調整。
• 低ノイズの実際のスプール位置信号。

技術仕様

• 品番：Servovalve MOOG シリーズ D633、D634
• 在庫状況：在庫あり
• 表示価格：0,00 €
• 取付寸法：DIN 24340、CETOP3、CETOP5
• 保護等級：IP65（推奨コネクタ使用時）
• 制御方式：リニアモーターアーマチュアによる直接コイル制御
• 位置フィードバック：電気式、統合された閉ループ制御
• 駆動原理：永久磁石式リニアモーター
• 電子部：PWM（パルス幅変調）対応の統合ユニット
• 安全機能：故障時の中立復帰；接続誤りや過信号に対する保護
• 動作モード：第3/第4作動口、2x2ダブルフローモード
• 動特性：供給圧力に依存しない
