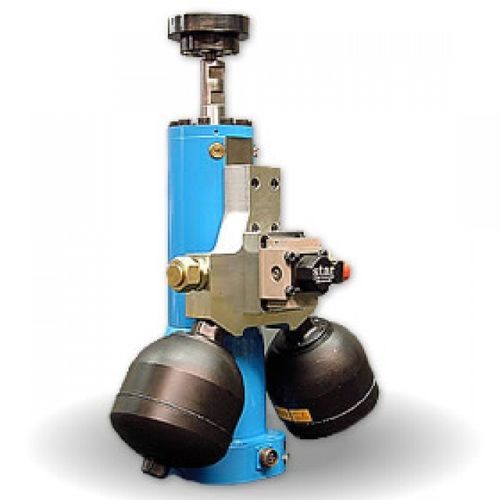

油圧式サーボシリンダー SLZ series

ロータリーピストン式機械試験用

サーボシリンダー
サーボシリンダーは、サーボバルブで制御される油圧エネルギーを機械エネルギーに変換します。用途は軸方向（アキシャル）型とねじり（トーション）型に分かれます。軸方向サーボシリンダーは変位により荷重を伝達し、ねじり型は回転によりトルクを発生します。これらは静的・動的な材料および部品の試験用のサーボ油圧試験機および試験システムで使用されます。

性能と仕様
すべての軸方向サーボシリンダーは、さまざまな特性曲線に対する振幅および周波数の厳しい仕様を満たします。高い感度、非常に高いピストン速度、機械的強度、そしてコスト効率は、蓄積された経験と技術的ノウハウ、および製造品質の結果です。

当社のラインナップの主なモデル：

SLZ 630-1000 kN

• 技術的特性：
• バルブなし標準シリンダーの寸法および重量：
• 荷重：630 / 1000 kN
• 基底直径：470 mm
• 高さ：705 / 1050 mm
• ストローク：100 / 250 mm
• 重量：500 / 730 kg

SLZ 250-400 kN

• 技術的特性：
• バルブなし標準シリンダーの寸法および重量：
• 荷重：250 / 400 kN
• 基底直径：370 mm
• 高さ：605 / 905 mm
• ストローク：100 / 250 mm
• 重量：295 / 560 kg

SLZ 100-160 kN

• 技術的特性：
• バルブなし標準シリンダーの寸法および重量：
• 荷重：100 / 160 kN
• 基底直径：275 mm
• 高さ：605 / 905 mm
• ストローク：100 / 250 mm
• 重量：155 / 240 kg

SLZ 10-63 kN

• 技術的特性：
• バルブなし標準シリンダーの寸法および重量：
• 荷重：10 / 16 / 25 / 40 / 63 kN
• 基底直径：205 mm
• 高さ：479 / 539 / 829 mm
• ストローク：40 / 100 / 250 mm
• 重量：35 / 38 / 65 kg

MSLZ 7-15.8 kN

• 技術的特性：
• バルブなし標準シリンダーの寸法および重量：
• 荷重：5 / 15.8 kN
• 基底寸法：86 × 88 mm
• 高さ：209.5 / 263.5 / 363.5 mm
• ストローク：20 / 50 / 100 mm
• 重量：6.3 / 8.3 / 11.6 kg

ねじりサーボシリンダー（SDZ）

• 技術的特性：
• 構成：固定式または回転式
• 定格トルク：1–64 kN·m
• 振幅：最大 ±50°
• ねじり角：最大 100°

技術仕様

• 製品ファミリー：サーボシリンダー（軸方向サーボシリンダーおよびねじりサーボシリンダー）
• 荷重範囲（モデルにより異なる）：5 kN〜1000 kN（モデル参照）
• 代表的な基底直径：86 mm〜470 mm（モデル依存）
• 高さ範囲（標準モデル、バルブなし）：209.5 mm〜1050 mm（モデル依存）
• ストロークオプション：20 mm〜250 mm（モデル依存）
• 重量範囲：約 6.3 kg〜730 kg（モデル依存）
• ねじりサーボシリンダー：定格トルク 1–64 kN·m、振幅 最大 ±50°、ねじり角 最大 100°
