長方形磁気チャック PMCA

研削用

製品説明

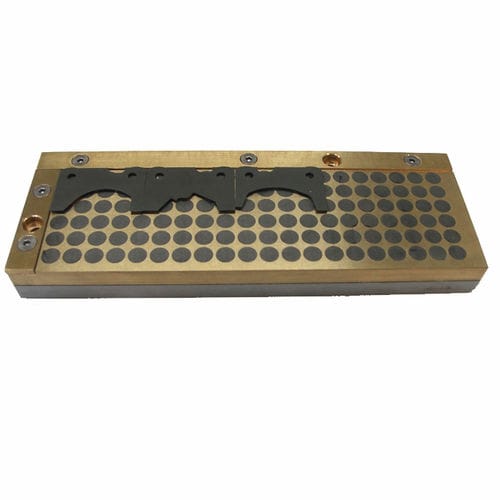

PMCAは、木材加工用途の硬質合金（HM）刃物の再研削時に刃物を確実に保持するための固定式オープンフィールド磁性チャックです。刃物は強力な永久磁石の直上に配置され、小さなワークであっても安定して保持できます。多くの直刀研削機や面研削盤で使用可能で、既存の磁性チャック上に磁着させるか、機械的に固定して使用できます。

主な特徴

• オープンフィールド構造で硬質合金刃を直接配置可能
• 小型ワークにも対応する高い保持力
• 既存の磁性チャックに装着可能
• エッジの取付穴による機械的固定が可能

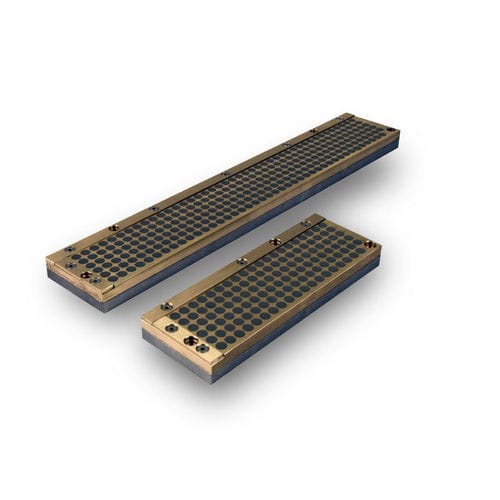

オプション（受注生産）

• 200 x 70 x 20 mm
• 400 x 70 x 20 mm
• 600 x 70 x 20 mm
• その他サイズはお問い合わせください

仕様 / 技術データ

• 型式: PMCA
• タイプ: 固定式オープンフィールド磁性チャック（永久磁石）
• 用途: 木材加工用硬質合金（Widia/HM）刃物の保持・再研削
• 磁力: 非常に高い（永久磁石）
• 適合: 直刀研削機および面研削盤
• 取付: 標準チャックへの磁着またはエッジ穴による機械的固定
• 標準寸法: 200 x 70 x 20 mm、400 x 70 x 20 mm、600 x 70 x 20 mm；その他の寸法はお問い合わせください
