機械式クランプユニット

研削用

製品概要

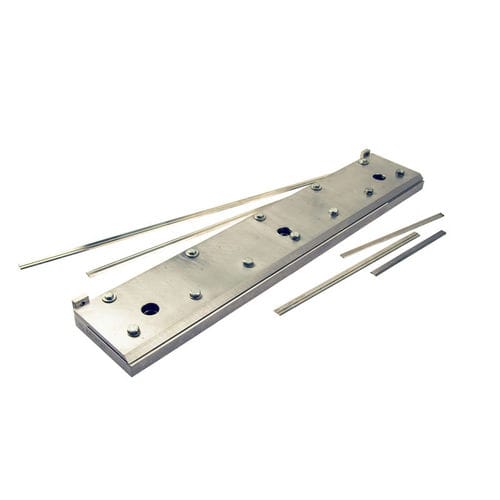

産業用研削盤向けのディスポーザブル刃の再研削用機械式クランピングデバイスです。各治具は特定の刃型に合わせて精密加工され、再研削時に適切なベベル角を確保します。

対応刃種

• Tersa
• Centrofix
• Terminus
• Sinus
• Weinig
• Kanefusa

設計と機能
治具は刃の形状に合わせて全面研削されています。専用のロッキングシステムにより、対応する研削盤への迅速かつ再現性ある取り付け・取り外しが可能です。刃の中心と切刃との平行度は0.02 mm/mです。

技術仕様

• 用途：ディスポーザブル刃の再研削
• 互換性：MVM製生産用研削盤への取付を想定
• 製造：精密加工および全面研削
• 固定方式：迅速な取付/取外し用の専用ロッキングシステム
• 精度：中心と切刃の平行度 = 0.02 mm/m
• 対応刃種：Tersa、Centrofix、Terminus、Sinus、Weinig、Kanefusa
