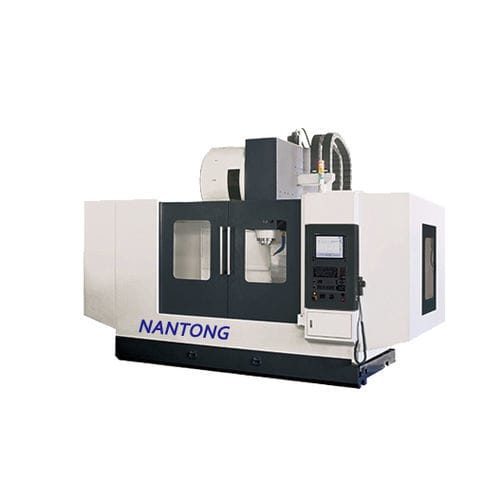

3軸マシニングセンタ YJ-VMC2000縦型BT 50CAT50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 50, CAT50
- ツールステーション数
- 24ツールステーション
- X軸移動距離
2,000 mm
(79 in)- Y軸移動距離
900 mm
(35 in)- Z軸移動距離
800 mm
(31 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X軸の移動速度
15,000 mm/min
(10 in/s)- Y軸の移動速度
15,000 mm/min
(10 in/s)- Z軸の移動速度
12,000 mm/min
(8 in/s)- 最大テーブル積載量
2,500 kg
(5,512 lb)- 最大ツール重量
15 kg
(33.1 lb)- 総重量
16,500 kg
(36,376.27 lb)- 全長
5,500 mm
(216.5 in)- 全幅
3,335 mm
(131.3 in)- 全高
3,310 mm
(130.3 in)
詳細
トラベル
主軸端～デスクトップ 200～1,000（7.8～39.3 インチ）mm
スピンドル中心からシリンダーまで 975 mm
テーブル
テーブルサイズ 2,200x850（86.6x33.4インチ）mm
Tスロット（サイズ/数/最小） 22x5x150 mm
スピンドル
トランスミッションギアヘッド
送り速度
切削送り速度 1 ~ 10 M / min
自動工具交換
最大工具径125 mm
次の空：200 mm
最大工具長 300 mm
CNCコントローラとモータ
CNCコントローラ 三菱 (* FANUC / SIEMENS / HEIDENHAIN)
シャフトモーター 4.5 / 7.0 / 4.5KW
クーラント
クーラントポンプ 0.75 HP
クーラントタンク容量 300 L
空気と動力
空気源 6 kg / 平方メートル
パワー 35 KVA
メーカーは、機械の性能を向上させるために、設計、仕様、制度などを変更する権利を留保します。仕様は予告なく変更されることがあります。
---
