- NEISCO FOR MODERN WATER SYSTEMS PRODUCTION

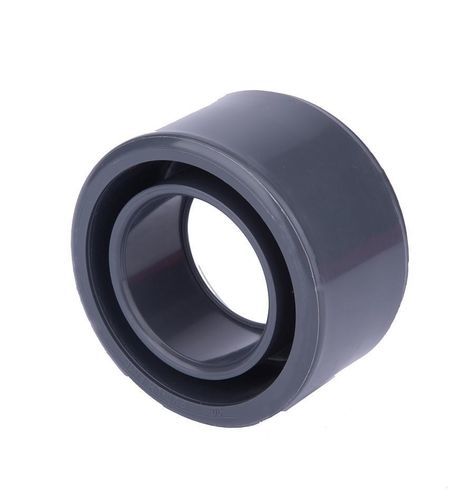

径違いブッシュ RB90 seriesはめ込み式ポリ塩化ビニルPVC
お気に入りに追加する
商品比較に追加する
特徴
- 機能
- 径違い, はめ込み式
- 材料
- 硬質塩化ビニル製, ポリ塩化ビニル, PVC
- 製品用途
- チューブ, PVC管, 灌漑用, バルブ用, 建設用, 継手用, 飲用水用, パイプ
- 内径
最大: 225 mm
(8.86 in)最少: 20 mm
(0.79 in)- 外径
最大: 250 mm
(9.84 in)最少: 25 mm
(0.98 in)
詳細
製品説明
メトリック規格のUPVC配管システム向けに設計された、溶剤接着用のレデューシングブッシュ。複数の口径バリエーションをラインナップ（データシート参照）。
製品詳細
概要
RB90は、UPVC加圧システムで異径のパイプを接続するためのレデューシングブッシュです。
データシート（表）
Code, dxd1, L, L1, Z, Fig, PN, Gr, Pack, Box
RB90N025B, 25x20, 19, 16, 3, A, 16, 4, 700, S
RB90N032B, 32x20, 22, 16, 6, A, 16, 15, 450, S
RB90N032C, 32x25, 22, 19, 3, A, 16, 10, 450, S
RB90N040B, 40x20, 26, 16, 10, B, 16, 25, 270, S
RB90N040C, 40x25, 26, 19, 7, A, 16, 28, 270, S
RB90N040D, 40x32, 26, 22, 4, A, 16, 16, 270, S
RB90N050C, 50x25, 31, 19, 14, B, 16, 45, 350, M
RB90N050D, 50x32, 31, 22, 9, B, 16, 41, 350, M
RB90N050E, 50x40, 31, 26, 5, A, 16, 31, 350, M
RB90N063C, 63x25, 38, 19, 19, B, 16, 71, 180, M
RB90N063D, 63x32, 38, 22, 16, B, 16, 73, 180, M
RB90N063E, 63x40, 38, 26, 12, B, 16, 76, 180, M
RB90N063F, 63x50, 38, 31, 7, A, 16, 61, 180, M
RB90N075D, 75x32, 44, 22, 22, B, 16, 128, 110, M
RB90N075E, 75x40, 44, 26, 18, B, 16, 102, 110, M
RB90N075F, 75x50, 44, 31, 14, B, 16, 122, 110, M
RB90N075G, 75x63, 44, 38, 6, A, 16, 85, 110, M
RB90N090F, 90x50, 51, 31, 20, B, 16, 171, 65, M
RB90N090G, 90x63, 51, 38, 13, B, 16, 166, 65, M
RB90N090H, 90x75, 51, 44, 7, A, 16, 140, 65, M
RB90N110G, 110x63, 61, 38, 23, B, 16, 254, 40, M
RB90N110H, 110x75, 61, 44, 17, B, 16, 262, 40, M
RB90N110I, 110x90, 61, 51, 10, A, 16, 266, 40, M
RB90N125L, 125x110, 68.5, 61, 8, A, 16, 260, 50, L
RB90N140I, 140x90, 76, 51, 25, B, 16, 600, 40, L
RB90N140M, 140x125, 76, 68.5, 7, A, 16, 335, 40, L
RB90N160I, 160x90, 86, 51, 30, B, 16, 850, 24, L
RB90N160L, 160x110, 86, 61, 25, B, 16, 820, 24, L
RB90N160M, 160X125, 86, 68.5, 17, B, 16, 745, 24, L
RB90N160N, 160x140, 86, 76, 10, A, 16, 565, 24, L
RB90N200O, 200X160, 106, 86, 20, B, 10, 1381, 12, L
RB90N225O, 225x160, 118.5, 86, 33, B, 10, 2411, 7, L
RB90N225P, 225x200, 118.5, 106, 13, A, 10, 1408, 7, L
RB90N250O, 250x160, 131, 86, 47, B, 10, 2798, 6, L
RB90N250P, 250x200, 131, 106, 27, B, 10, 1752, 4, L
RB90N250Q, 250x225, 131, 118.5, 12, A, 10, 2.1, 6, L
特性 / 技術仕様
メトリック規格のUPVC配管システム向けに設計された、溶剤接着用のレデューシングブッシュ。複数の口径バリエーションをラインナップ（データシート参照）。
製品詳細
- ブランド: U-PVC PRESSURE FITTINGS
- カテゴリ: 溶剤接着用メトリックシリーズ
- SKU: —
概要
RB90は、UPVC加圧システムで異径のパイプを接続するためのレデューシングブッシュです。
データシート（表）
Code, dxd1, L, L1, Z, Fig, PN, Gr, Pack, Box
RB90N025B, 25x20, 19, 16, 3, A, 16, 4, 700, S
RB90N032B, 32x20, 22, 16, 6, A, 16, 15, 450, S
RB90N032C, 32x25, 22, 19, 3, A, 16, 10, 450, S
RB90N040B, 40x20, 26, 16, 10, B, 16, 25, 270, S
RB90N040C, 40x25, 26, 19, 7, A, 16, 28, 270, S
RB90N040D, 40x32, 26, 22, 4, A, 16, 16, 270, S
RB90N050C, 50x25, 31, 19, 14, B, 16, 45, 350, M
RB90N050D, 50x32, 31, 22, 9, B, 16, 41, 350, M
RB90N050E, 50x40, 31, 26, 5, A, 16, 31, 350, M
RB90N063C, 63x25, 38, 19, 19, B, 16, 71, 180, M
RB90N063D, 63x32, 38, 22, 16, B, 16, 73, 180, M
RB90N063E, 63x40, 38, 26, 12, B, 16, 76, 180, M
RB90N063F, 63x50, 38, 31, 7, A, 16, 61, 180, M
RB90N075D, 75x32, 44, 22, 22, B, 16, 128, 110, M
RB90N075E, 75x40, 44, 26, 18, B, 16, 102, 110, M
RB90N075F, 75x50, 44, 31, 14, B, 16, 122, 110, M
RB90N075G, 75x63, 44, 38, 6, A, 16, 85, 110, M
RB90N090F, 90x50, 51, 31, 20, B, 16, 171, 65, M
RB90N090G, 90x63, 51, 38, 13, B, 16, 166, 65, M
RB90N090H, 90x75, 51, 44, 7, A, 16, 140, 65, M
RB90N110G, 110x63, 61, 38, 23, B, 16, 254, 40, M
RB90N110H, 110x75, 61, 44, 17, B, 16, 262, 40, M
RB90N110I, 110x90, 61, 51, 10, A, 16, 266, 40, M
RB90N125L, 125x110, 68.5, 61, 8, A, 16, 260, 50, L
RB90N140I, 140x90, 76, 51, 25, B, 16, 600, 40, L
RB90N140M, 140x125, 76, 68.5, 7, A, 16, 335, 40, L
RB90N160I, 160x90, 86, 51, 30, B, 16, 850, 24, L
RB90N160L, 160x110, 86, 61, 25, B, 16, 820, 24, L
RB90N160M, 160X125, 86, 68.5, 17, B, 16, 745, 24, L
RB90N160N, 160x140, 86, 76, 10, A, 16, 565, 24, L
RB90N200O, 200X160, 106, 86, 20, B, 10, 1381, 12, L
RB90N225O, 225x160, 118.5, 86, 33, B, 10, 2411, 7, L
RB90N225P, 225x200, 118.5, 106, 13, A, 10, 1408, 7, L
RB90N250O, 250x160, 131, 86, 47, B, 10, 2798, 6, L
RB90N250P, 250x200, 131, 106, 27, B, 10, 1752, 4, L
RB90N250Q, 250x225, 131, 118.5, 12, A, 10, 2.1, 6, L
特性 / 技術仕様
- 型番: RB90
- 製品タイプ: レデューシングブッシュ (Reducing BUSH)
- 材料: UPVC (U-PVC PRESSURE FITTINGS)
- シリーズ: 溶剤接着用メトリックシリーズ
- 利用可能なサイズとコード: 上記データシート参照（コード RB90N025B → RB90N250Q）
- 代表的なPN定格: 表のPN列に各バリアントの値を表示
- 梱包表示: データシートのPack / Box列を参照
